DMX 12Ch. 9W-RGB-LED Treiber
Aufgabe: DMX Steuerung von 12x 9Watt RGB-LEDs
Bauteile: Atmega328 + SN7517 + 12x WS2801 + 36x AMC7135 + 36x TSM2302 + 12V/350Watt Netzteil + 2x Lüfter
Funktionsweise:
- Über den Dip-Schalter wird die Geräte DMX-Adresse eingestellt
- Der SN7517 wandelt das differentielle DMX-Signal in ein 0-5V Digitalsignal um
- Der ATMega328 liest die 512 DMX-Bytes und speichert seine 12*3 Bytes (je nach Adresse)
- Die Farbinformationen werden an die 12 in Reihe geschalteten WS2801 gesendet
- Jeder WS2801 erzeugt drei PWM Signale //rot grün blau
- Mit der PWM wird ein N-Ch Mosfet gesteuert der die LED versorgt
- Der AMC7135 begrenzt den Strom auf max. 350mA je Farbe
Spannungsversorgung: Netzanschluss 230V AC

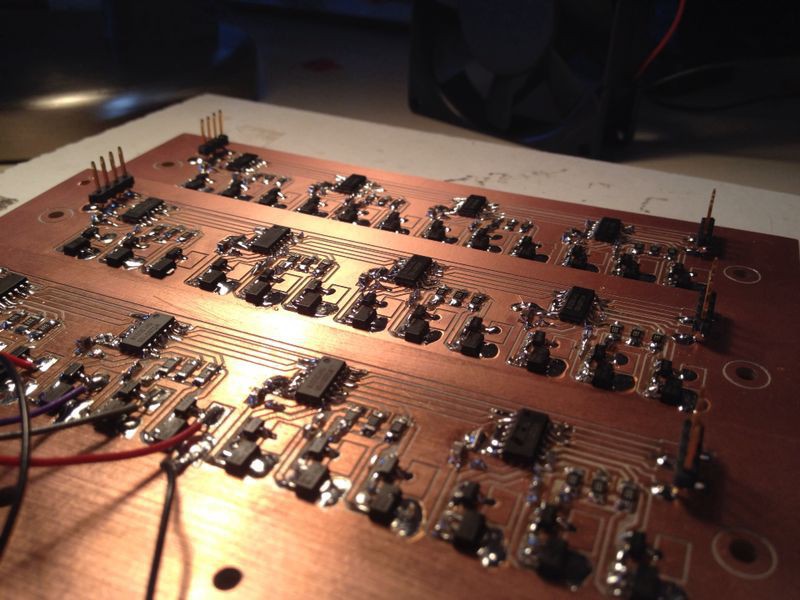

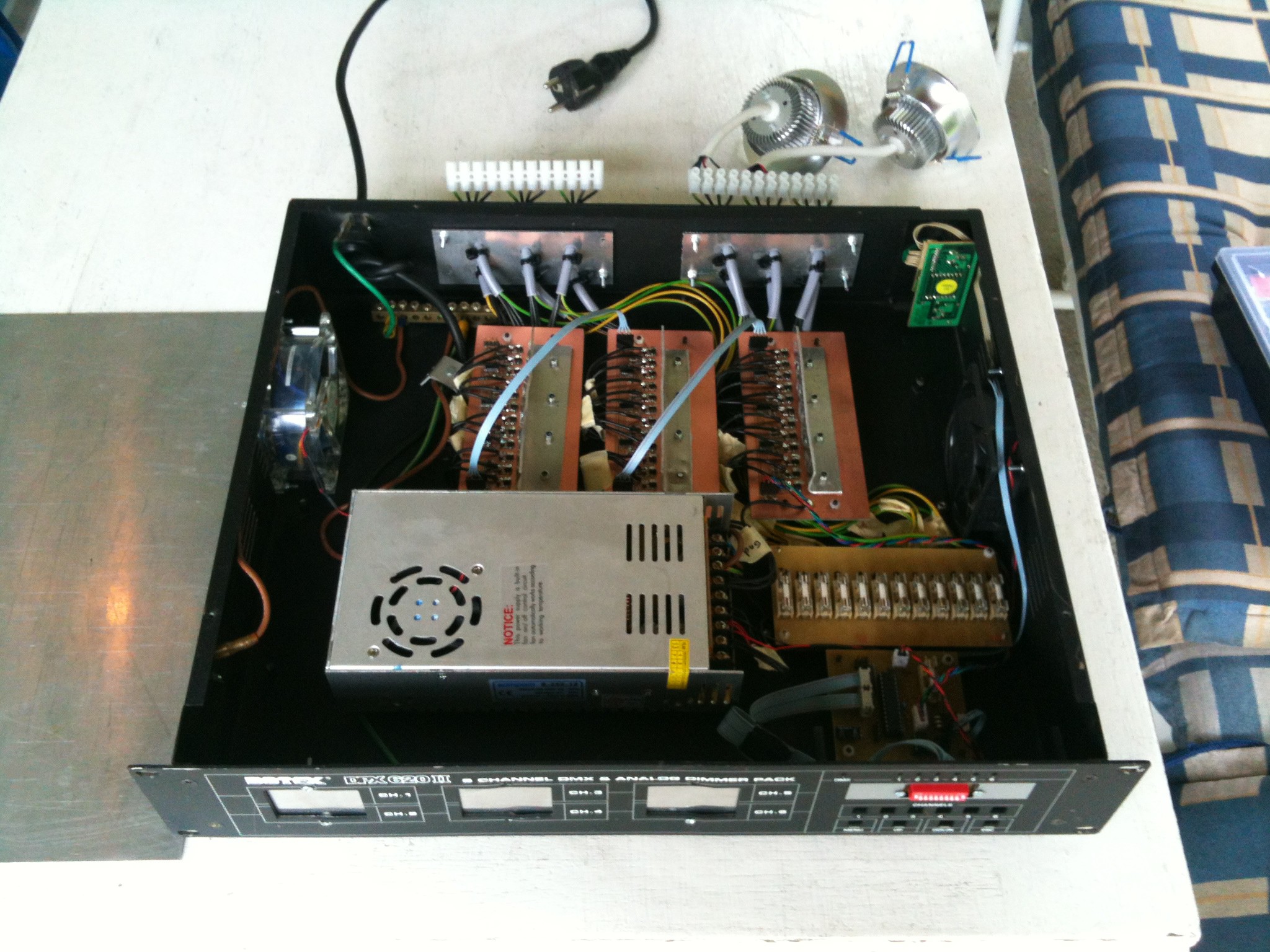

Bilder
