DIY DMX Funk Übertragung

ESP8266 Gateway mit WLAN auf 433MHz. Eine Anleitung um mit einem ESP8266 als Wlan Gateway Funktsteckdosen zu Steuern. Wir zeigen dir wie es geht.

Aufgabe: Ein Sender wird in ein DMX-Netzwerk integriert und versorgt über eine DMX Funk Übertragung mehrere Empfänger mit Daten

Funktionsweise:

  • Der Sender liest das DMX-Protokoll ein //Anschluss mit standart XLR-Buchsen
  • Je nach Anzahl der Empfänger werden die gewünschten Channels übertragen
  • Jeder Empfänger besitzt eine Adresse und hört auf seinen Channel
  • Die Empfänger steuern einen 12V RGB-LED Strip an

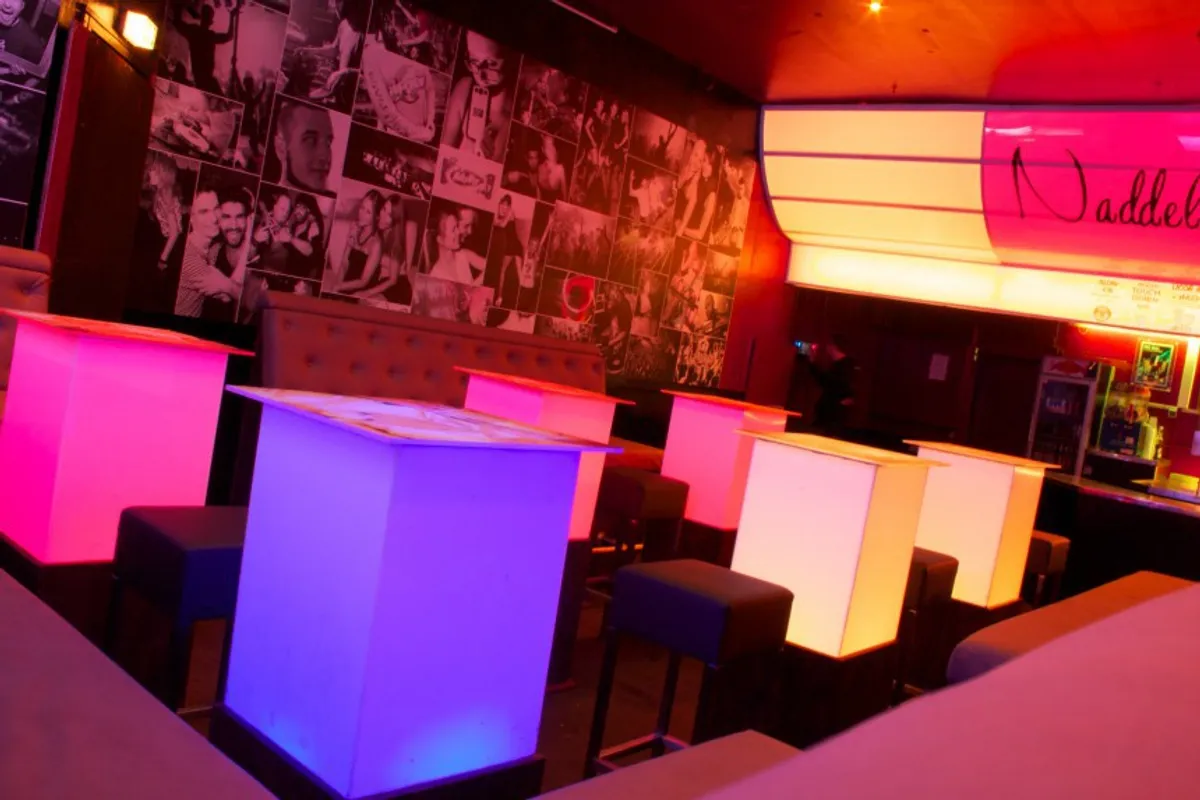

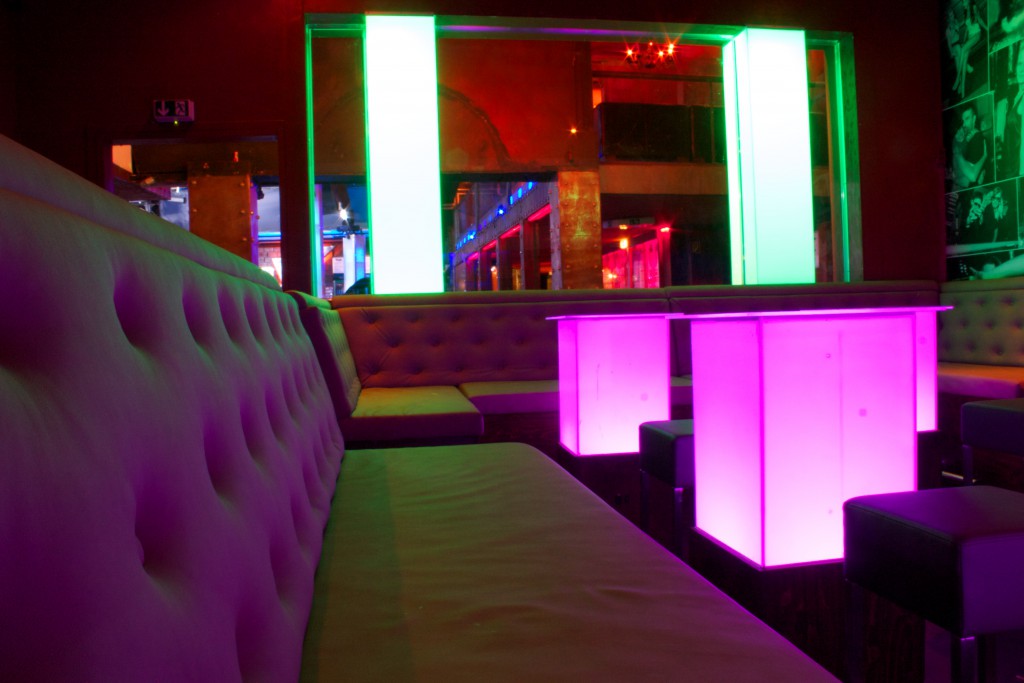

  • Welcher in einem Stehtisch verbaut wird

Funk:  FSK-Modulation im 433 MHz-ISM-Band

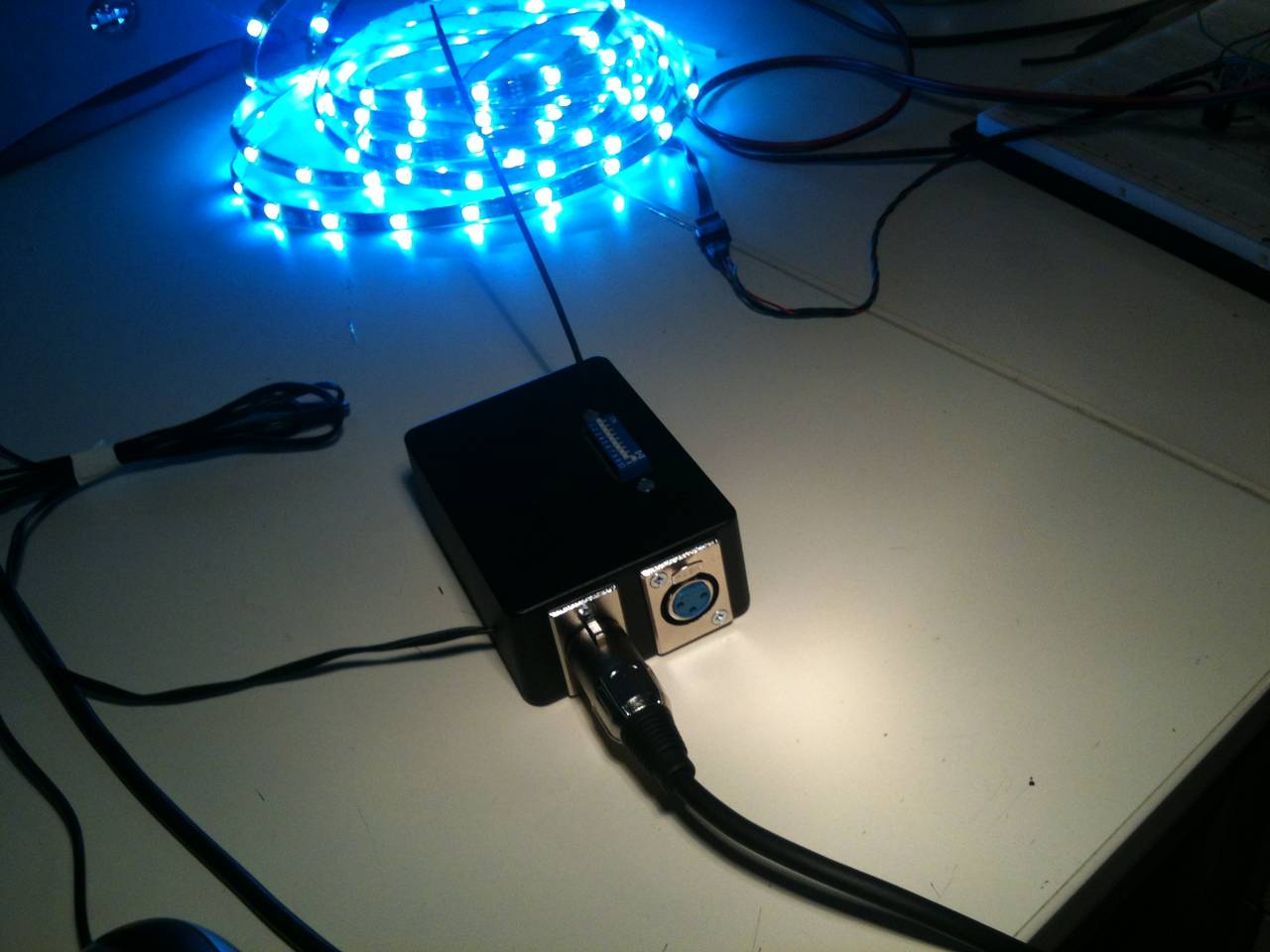

DMX Funk Transmitter

Bauteile: ATMega328P + SN7517 + RFM12 + Dip-Schalter

Funktionsweise:

  • Am Sender wird mit einem Dip-Schalter eine Startadresse eingestellt
  • Ab dieser Adresse liest er [Anzahl der Empfänger]x3 DMX Channels ein
  • Mit dem RFM-Funkmodul werden [Anzahl der Empfänger] Pakete gesendet
  • Jedes Paket besitzt eine Adresse, die 3 DMX-Channels und eine Prüfsumme

Spannungsversorgung: 12V Steckernetzteil

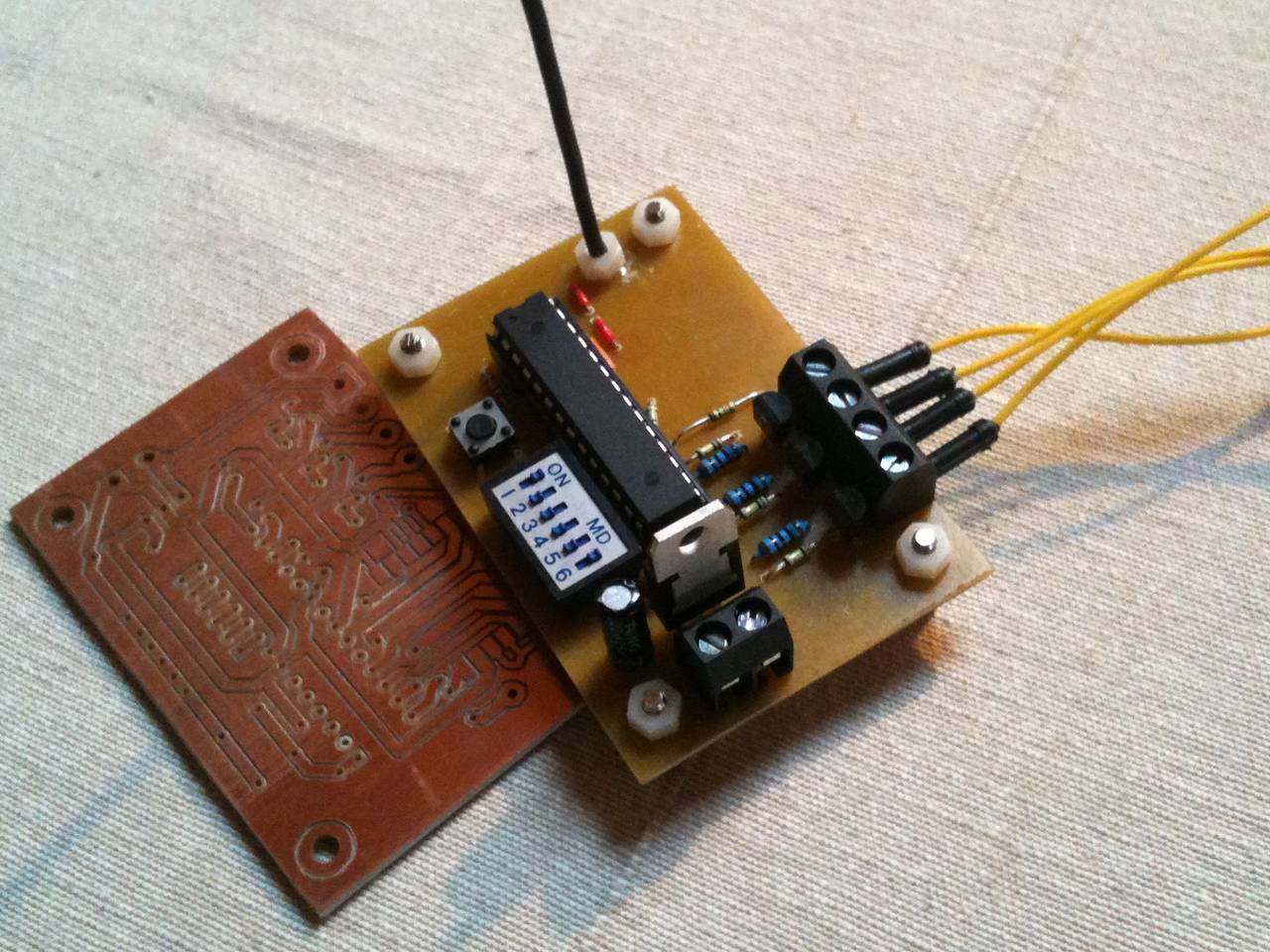

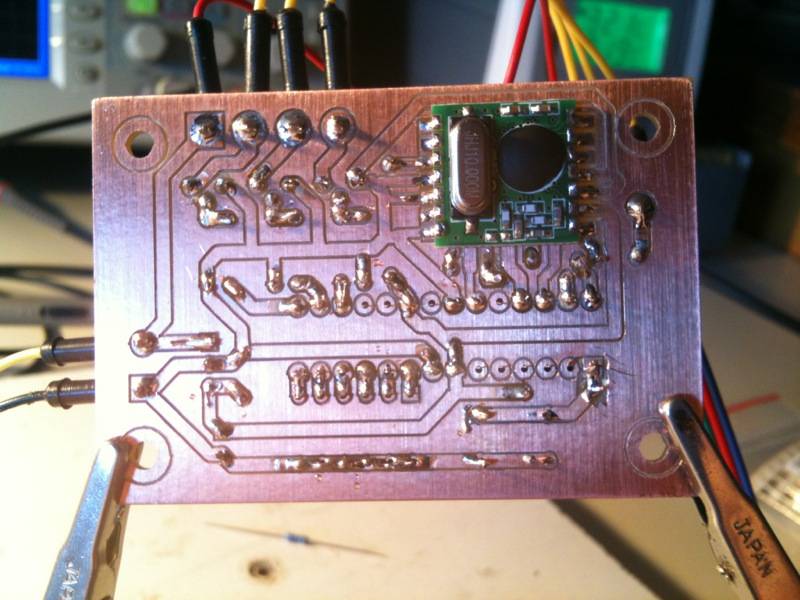

DMX Funk Receiver

Bauteile: ATMega328P + RFM12 + Dip-Schalter +3x N-CH Mosfet

Funktionsweise:

  • Jedem Empfänger wird mit einem Dip-Schalter eine Adresse zugewiesen //mehrfach gleiche Adresse möglich
  • Jeder Empfänger hört auf seine Paketadresse
  • Das Paket wird empfängen, auf Fehler überprüft und gespeichert
  • Die Ausgabe der Werte erfolgt mit 3 PWM-Kanälen
  • Über die PWM werden 3 Mosfets gesteuert, die den LED-Strip versorgen

Spannungsversorgung: 12V DC Eingang //hier an einem 12V Blei-Akku

Bilder

IMG 8885 e1410105095767 IMG 8876 e1410105110642 DMX Funk Tx1 DMX Funk Rx2 DMX Funk Rx1
