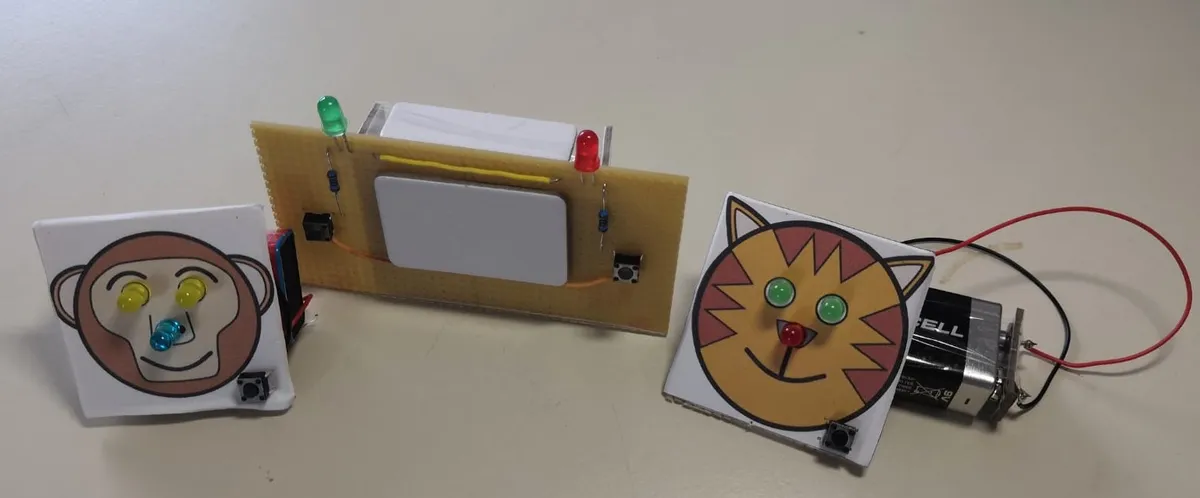

Löten für Kinder

Einfache Lochraster Löt & Bastel Projekte für Kinder zum selberbauen. Es gibt LED Tiergesichter, Spiele Konsole und vieles mehr.

1. LED Tiergesichter

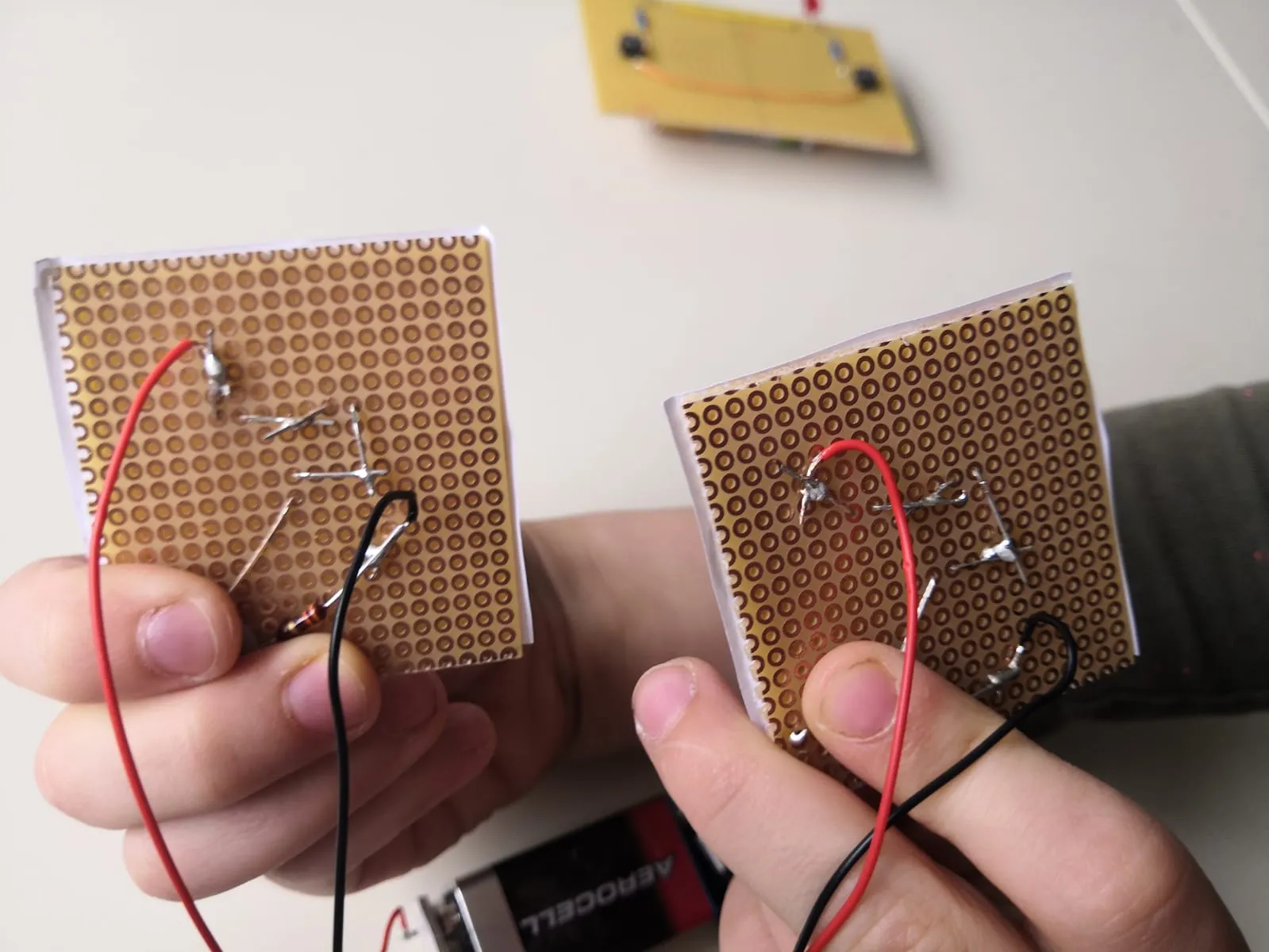

LED Tiergesichter Lötseite
LED Tiergesichter Lötseite

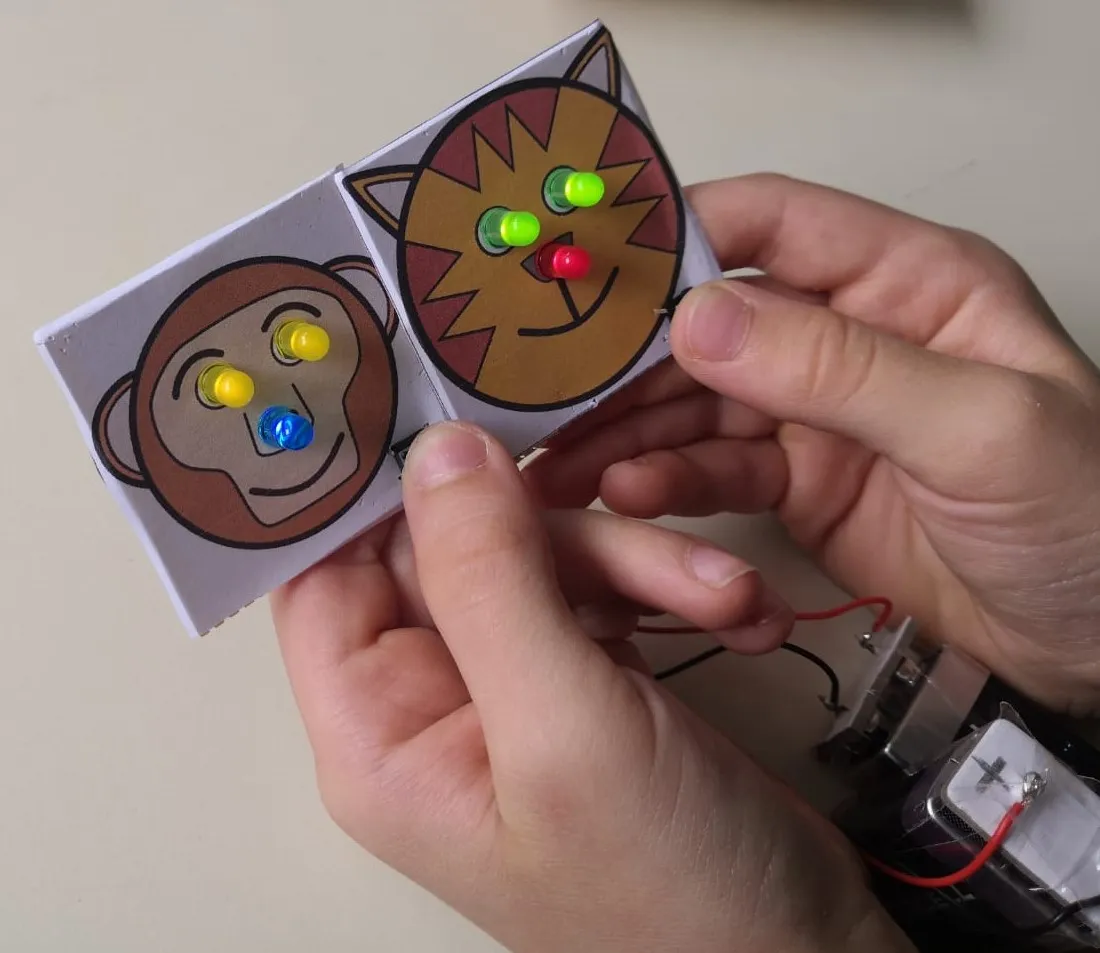

LED Tiergesichter
LED Tiergesichter

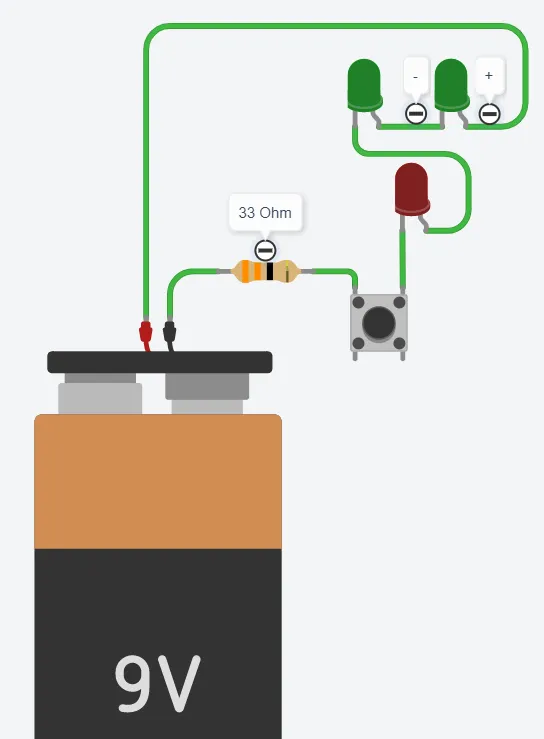

Schaltung Tiergesicht
Schaltung Tiergesicht

Nach der Idee von: https://wiki.das-labor.org/w/Kinder_l%C3%B6ten

Material:

  • 1x Lochrasterplatine 5x5cm (z.B. H25PR100)
  • 3x 5mm LED
  • 1x Kurzhubtaster (z.B. RND 210-00188)
  • 1x Widerstand 33 Ohm
  • 1x 9V-Block mit Anschlusskabel (Eigenbau siehe Kapitel 3. / bzw. HALTER 9VI)
  • Lötkolben, Lötzinn
  • Tiergesichter zum Ausdrucken als pdf

Aufbau:

Die Lochraster-Platine wird zuerst auf die Richtige Größe von 5x5cm gebracht. Aus dem ausgedruckten PDF wird das ausgeschnittene Tiergesicht der Wahl auf die Platine gelegt und die LEDs vorsichtig durch die Augen/Nase gesteckt. Auf der Lötseite können die Beinchen der LEDs umgebogen werden, um gleich die Verbindung zur nächsten LED herzustellen, so brauchen wir nur zum Anschluss der Batterie extra Kabel. Der Taster wird an einer beliebigen Stelle auf der Vorder oder Rückseite aufgesteckt. Der Widerstand kann als “Mund” auf die Vorderseite gesteckt werden oder auf der Lötseite versteckt untergebracht werden. Jetzt noch alles nach Plan verlöten und übrige Beinchen abzwicken - Fertig

2. “Spiele Konsole”

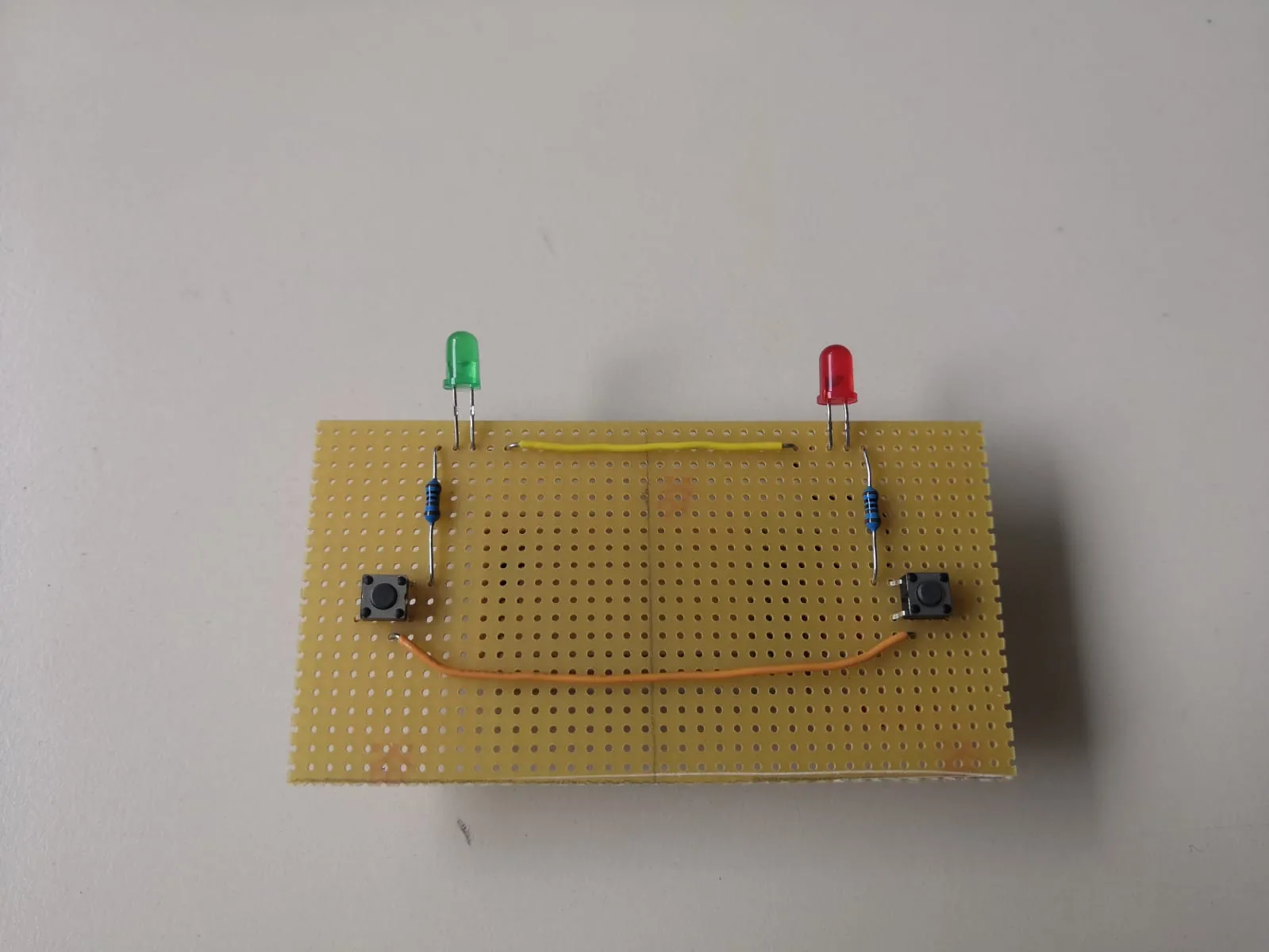

"Konsole"
"Konsole"

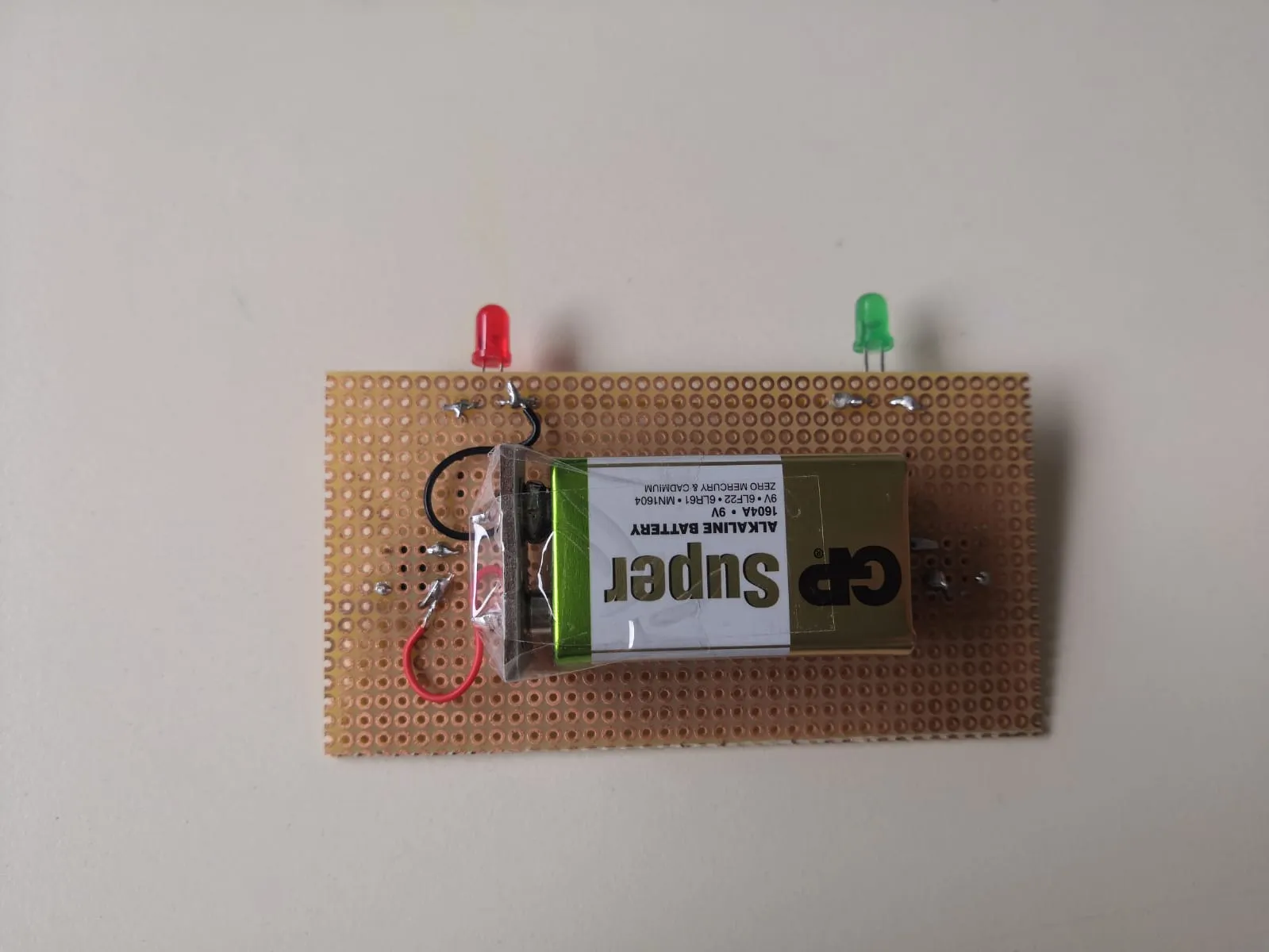

"Konsole" Lötseite
"Konsole" Lötseite

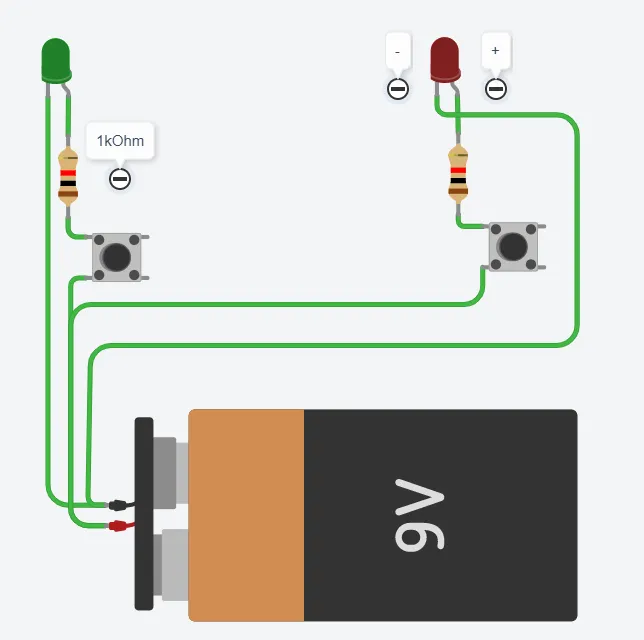

schaltung controller

Material:

  • 1x Lochrasterplatine ca. 10x5cm (z.B. H25PR100)
  • 2x 5mm LED
  • 2x Kurzhubtaster (z.B. RND 210-00188)
  • 2x Widerstand 1kOhm
  • 1x 9V-Block mit Anschlusskabel (Eigenbau siehe Kapitel 3. / bzw. HALTER 9VI)
  • Lötkolben, Lötzinn

Aufbau:

Die LEDs, Widerstände und die beiden Taster nach belieben auf der Lochraster-Platine anordnen. Auf der Lötseite die Beinchen umbiegen und die Verbindungen noch Plan herstellen und verlöten.

3. 9V-Block Anschluss selbst gebaut

Material:

  • 2x Reißzwecke ohne Beschichtung
  • ein Stück starken Karton (ca. 2x3cm)
  • Kabel, Lötkolben, Lötzinn, Klebeband

Aufbau:

Die beiden Reißzwecken im Abstand von 13mm durch den Karton stecken, auf der Rückseite je ein schwarzes und ein rotes Kabel an die Spitzen anlöten. Karton mit den Flachen Seiten der Reiszwecken auf die Pole der Batterie drücken und mit Klebeband fixieren. Fertig ist der selbstgebaute Batterie Clip.

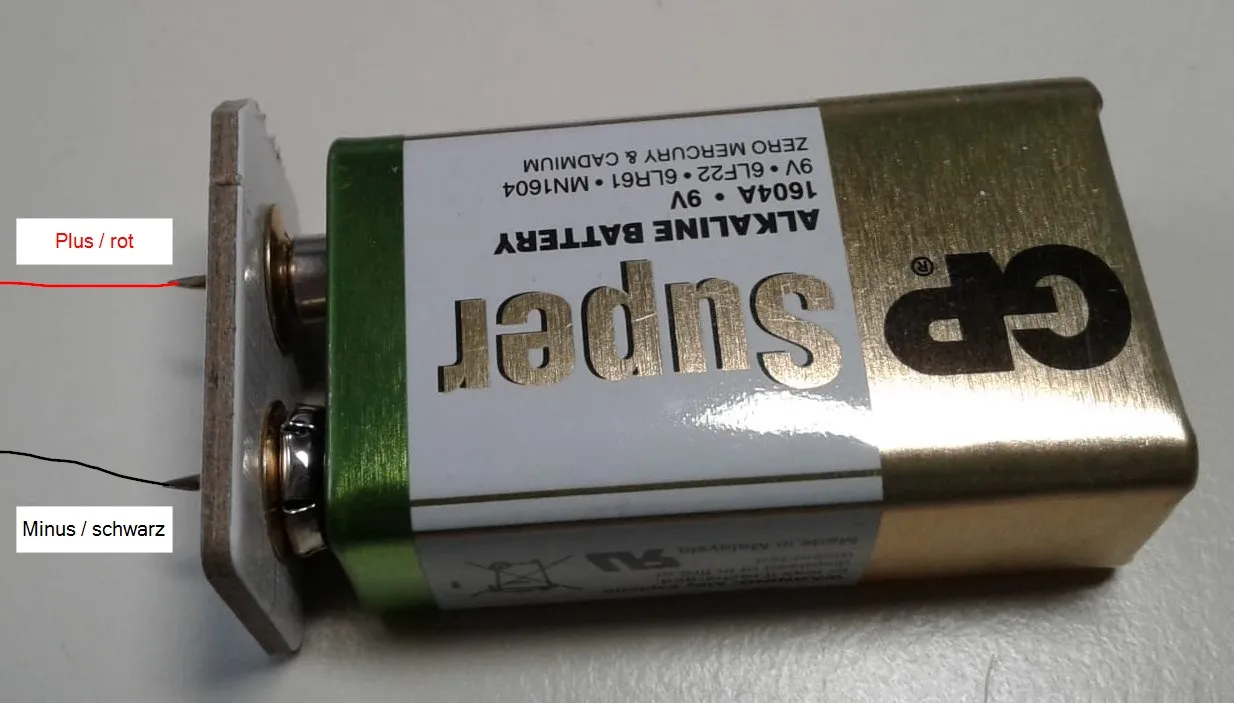

Anschluss der Kabel an den gebauten Adapter
Anschluss der Kabel an den gebauten Adapter

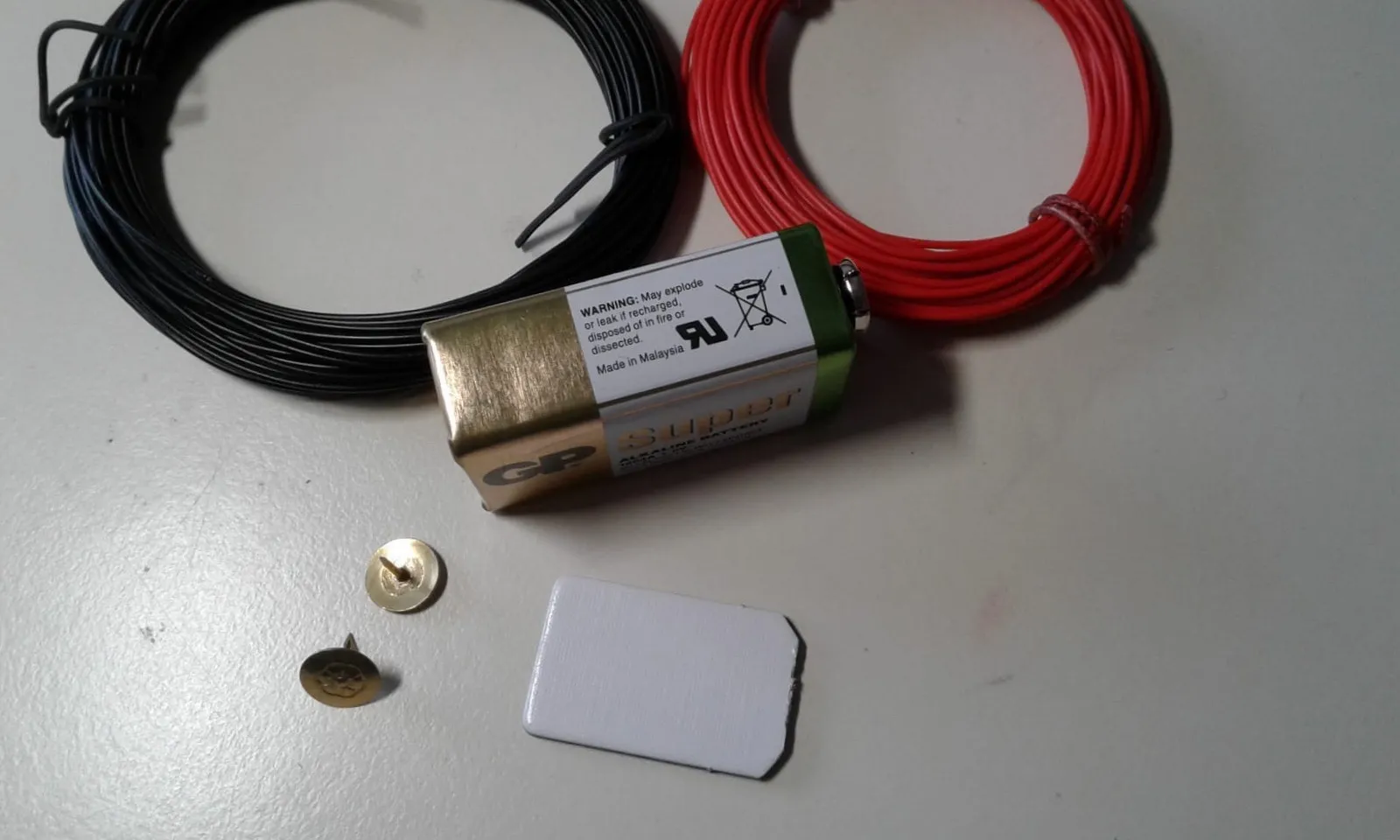

Material für den 9V-Block Anschluss
Material für den 9V-Block Anschluss
