Akku Musik-Kiste

Aufgabe: Bau einer massiven, robusten, mobilen, Akku betriebenen Lautsprecher-Box

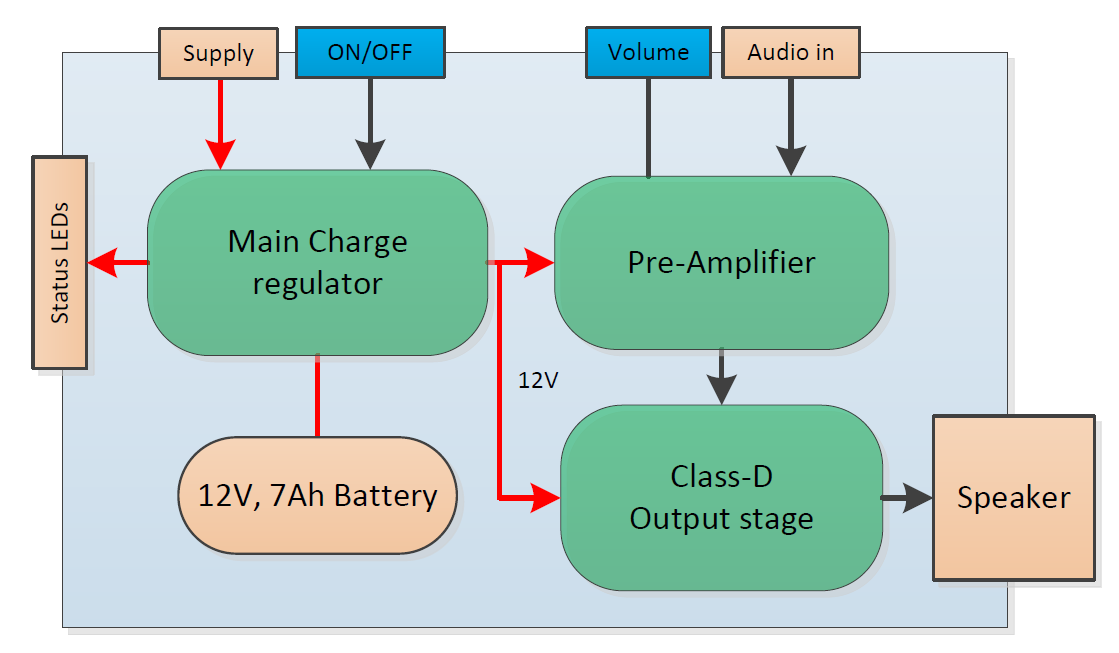

Bauteile: 2x 60W Breitbänder, 2x Hochtöner, 12V/7Ah Bleiakku, 2x15W Class-D Stereo Verstärker,

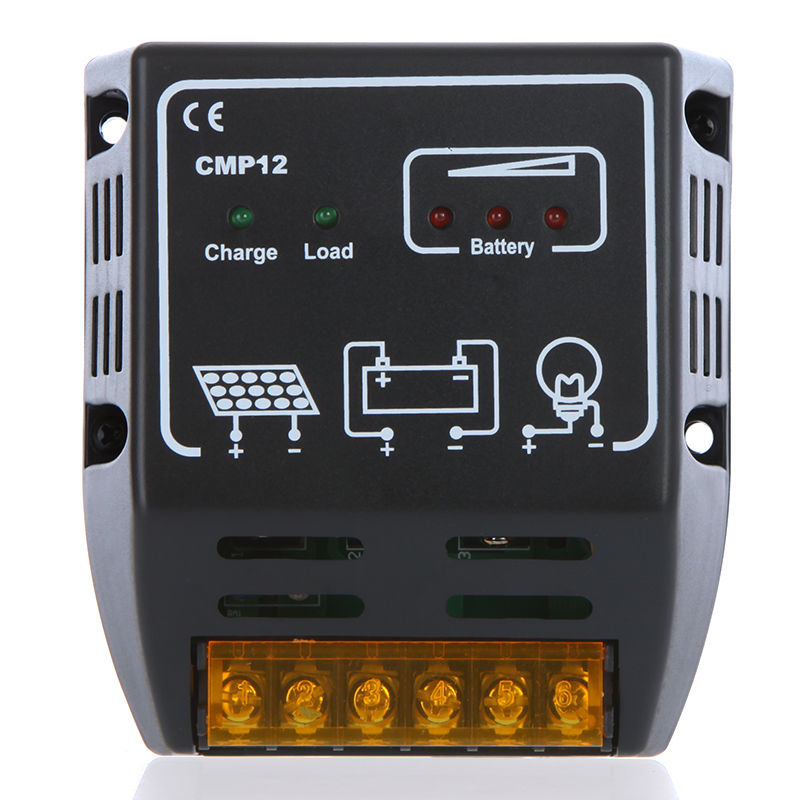

(Solar-)Laderegler, Vorverstärker (mit Lautstärkeregler) aus alter Musikanlage

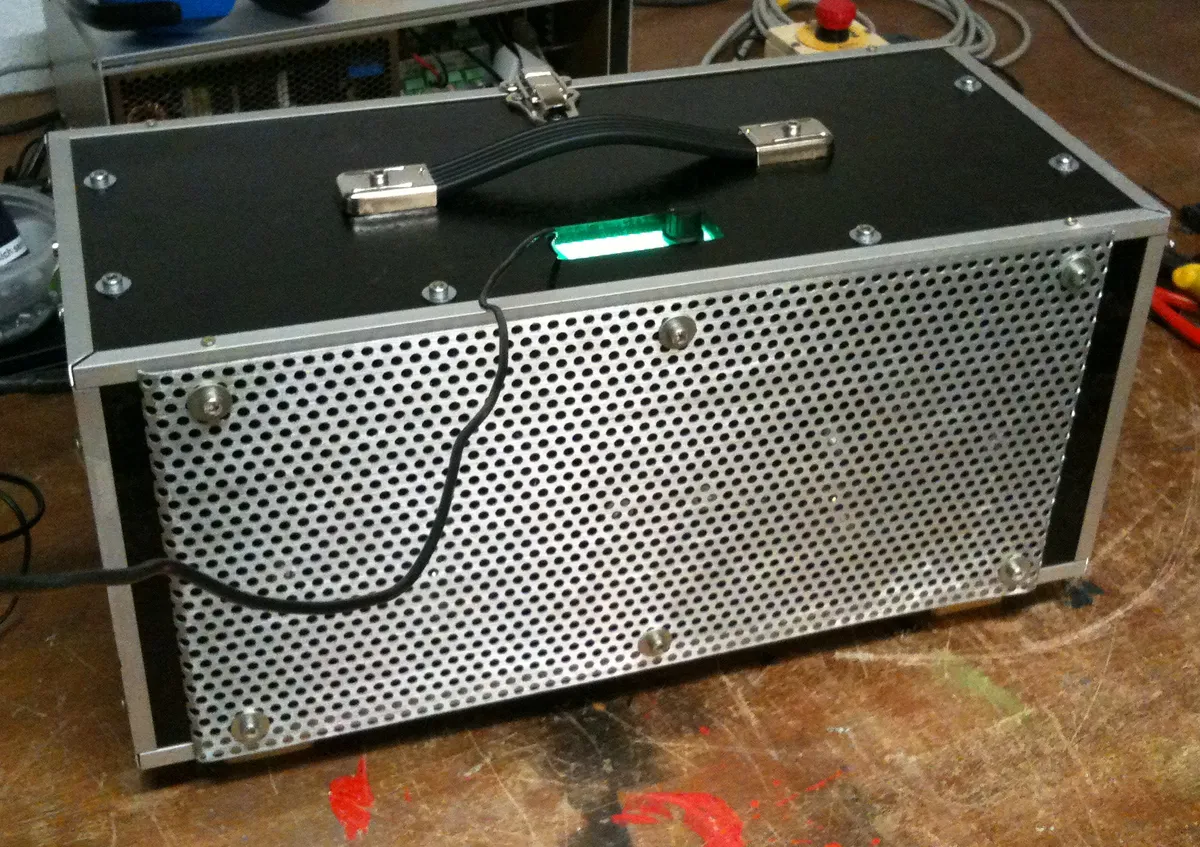

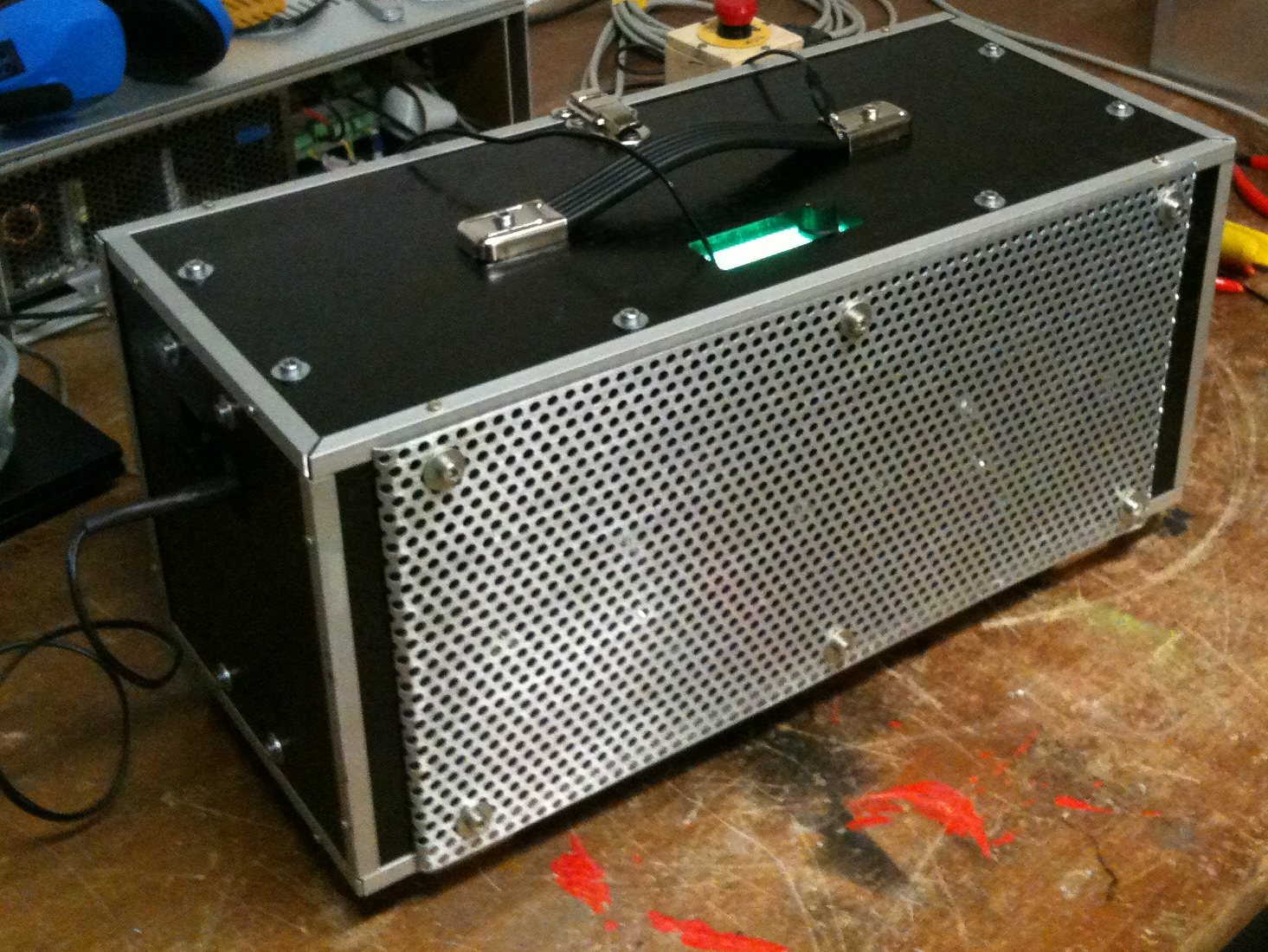

Gehäuse:

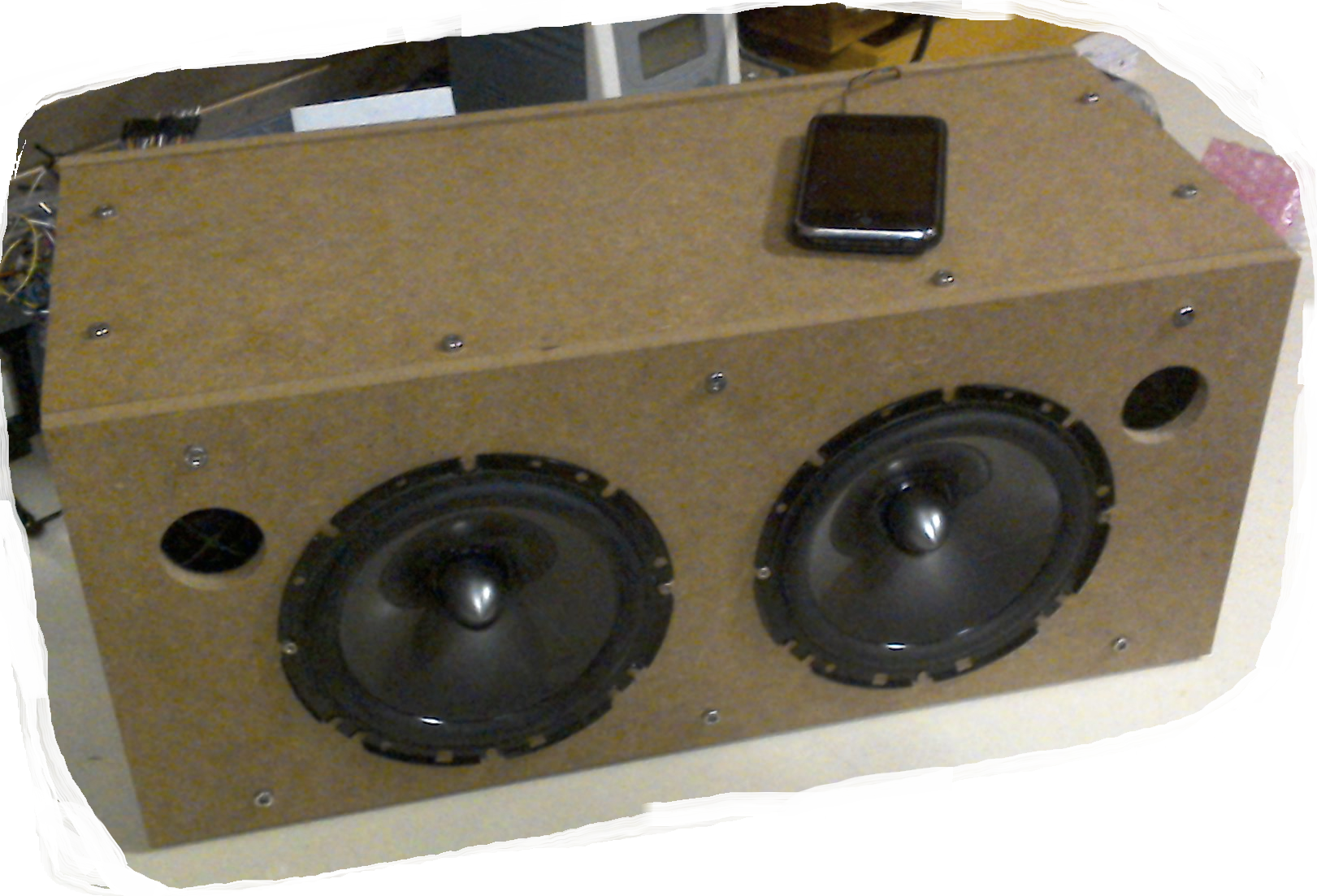

• Eigenbau aus MDF Platten (innen mit Alu Profilen verschraubt)
• Maße: 50x22x22 cm
• Gewicht: ca 12Kg //Anforderung “massiv” erfüllt ;)
• Kantenschutz mit Alu-Profilen
• Schwarz lackiert (vor allem um das MDF wetterfest zu machen!)
• Flexibler Tragegriff auf Oberseite
• Lochblech zum Schutz der Membran
• Rückseite mit Scharnieren aufklappbar
• Standfüße aus Kantholz
• Interface Panel aus mattem weißen Plexiglas (wird von innen mit RGB LEDs durchleuchtet)

Funktionsweise:

• Lautstärkeregler und Klinken Kabel auf der Oberseite
• Status Lichteffekt des Panels auf der Oberseite (grün=An) //das gilt es zu erweitern
• Gerät- und Lade-  Ein/Aus-Schalter an der Seite
• Hohlstecker-Buchse für externe Spannungsversorgung an der Seite
• Interner Akku wird über externe 12V geladen und muss nicht ausgebaut werden

Spannungsversorgung:

• Akku Betrieb mit internem 7Ah Bleiakku
• Versorgung über externe 12V (Netzteil oder Solarpanel)

Erfahrungen:

• Die Kiste wurde im Silvester Urlaub 10 Tage lang unter härtesten Bedingungen erfolgreich getestet ;)
• Die Schneewanderung hat die Kiste überstanden
• Gute 2 Tage (~30 Stunden) hielt der Akku (Abschaltung durch Laderegler)

Erweiterungen:

• Musik über Bluetooth //funktioniert schon, ist aber aus Zeitgründen vorerst raus geflogen
• Eigener Laderegler //für höhere Flexibilität z.B. bei der Akku “Füllstands-Anzeige”
• Eigener Vorverstärker mit Höhen/Tiefen Einstellung über Poti
• Erweiterte Statusanzeige des Interface Panels (Blau=Bluetooth, Rot=Laden, …)
• Musik von USB-Stick/SD-Karte wiedergeben
• IR Fernbedienung
• Integrierter Radio

Bilder
