SpaceTube

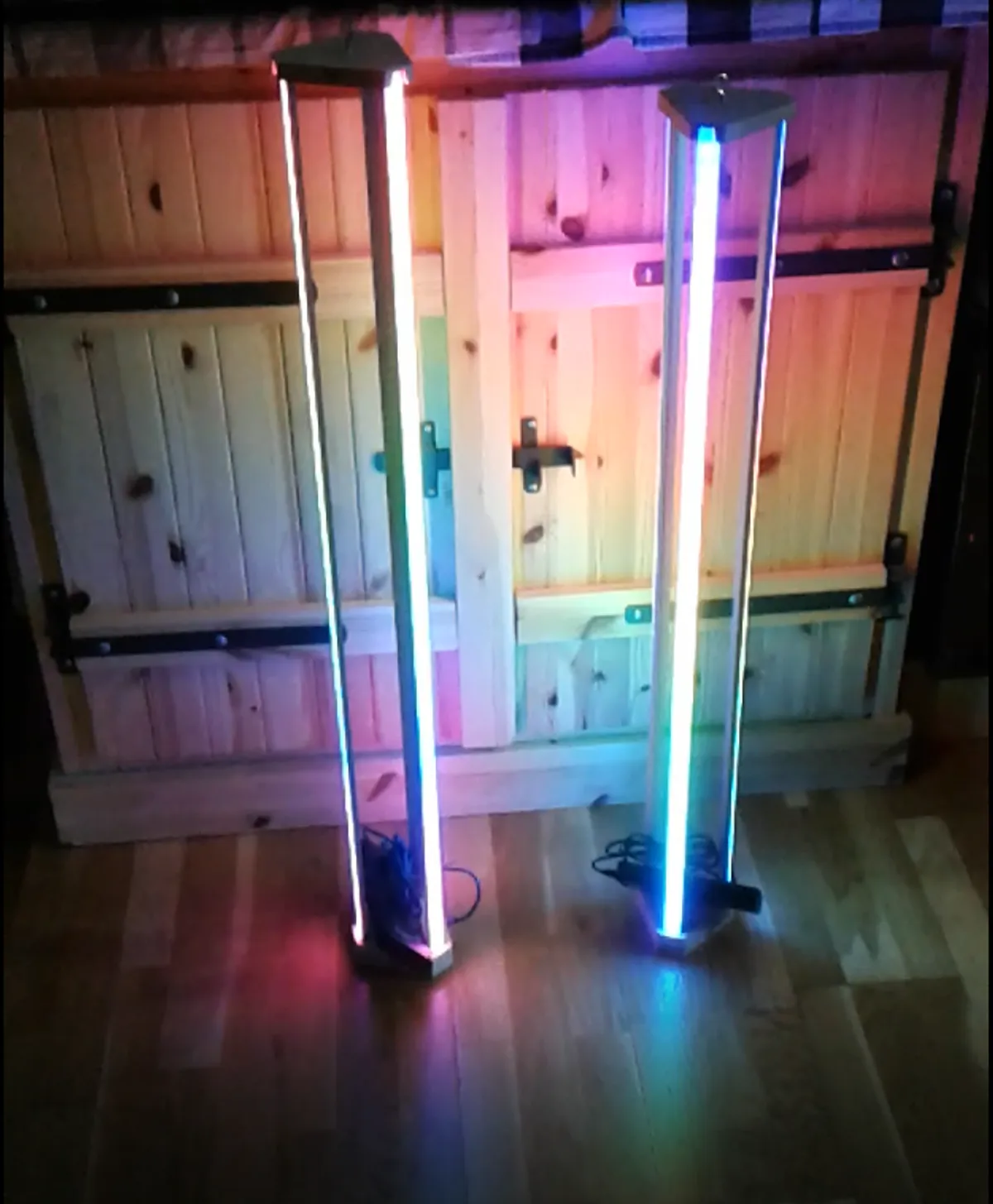

Aus ein paar Alu-Leisten, etwas WS2812 LED-Strip, einem ESP32 und ettlichen langen Abenden ist vor einiger Zeit unsere “SpaceTube” entstanden. Die ersten Prototypen haben sich schon auf vielen Partys bewährt. Jetzt ist es an der Zeit unsere Ergebnisse zu teilen, viel Spass damit.
Übersicht
Die Elektronik verschwindet zwischen zwei gefrästen Holz Halb-Schalen im Sockel. Die drei Alu-Leisten sind mit dem Holz verschraubt.
Die Spacetube wird via USB-C Buchse mit 5V versorgt. Sie kann also ganz einfach über eine Powerbank lange Zeit betrieben werden!
Zur Auswahl der Effekte und Modis gibt es nur einen einzigen Button, wie die Steuerung funktioniert seht ihr im SpaceTube Flowchart
Elektronik
Der Schaltplan der ersten Spacetube Hardware Revision: Schematic (018/01)
Die PCB seht ihr hier: https://aisler.net/p/NULIIPTG
Mechanik

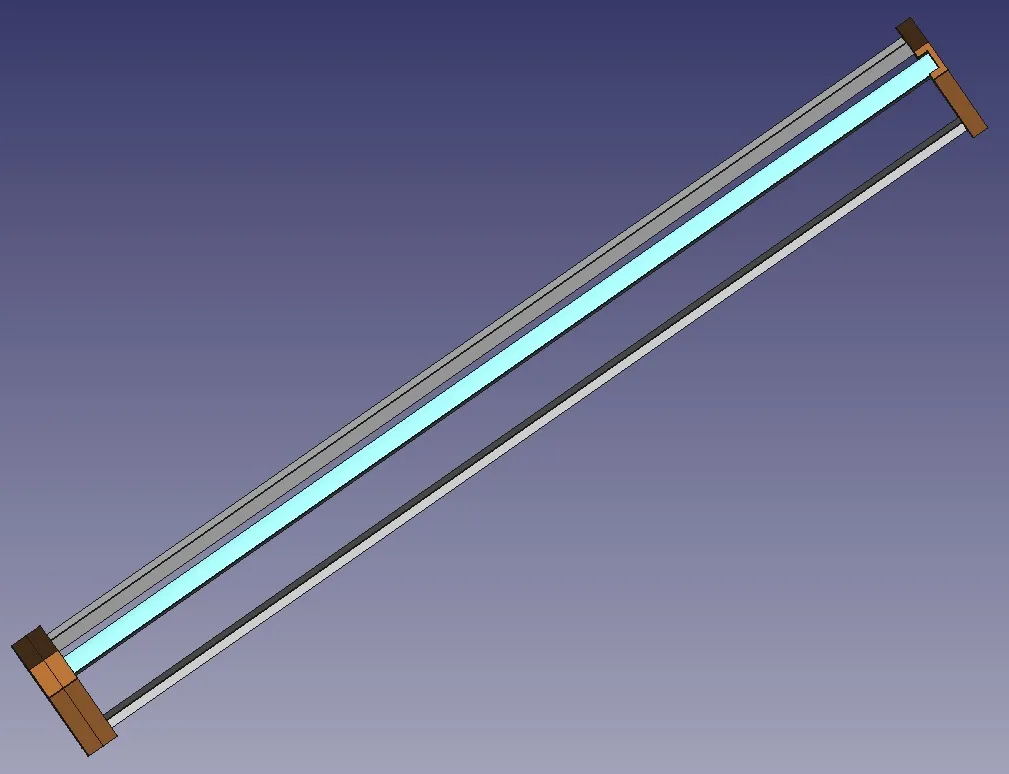

CAD Entwurf

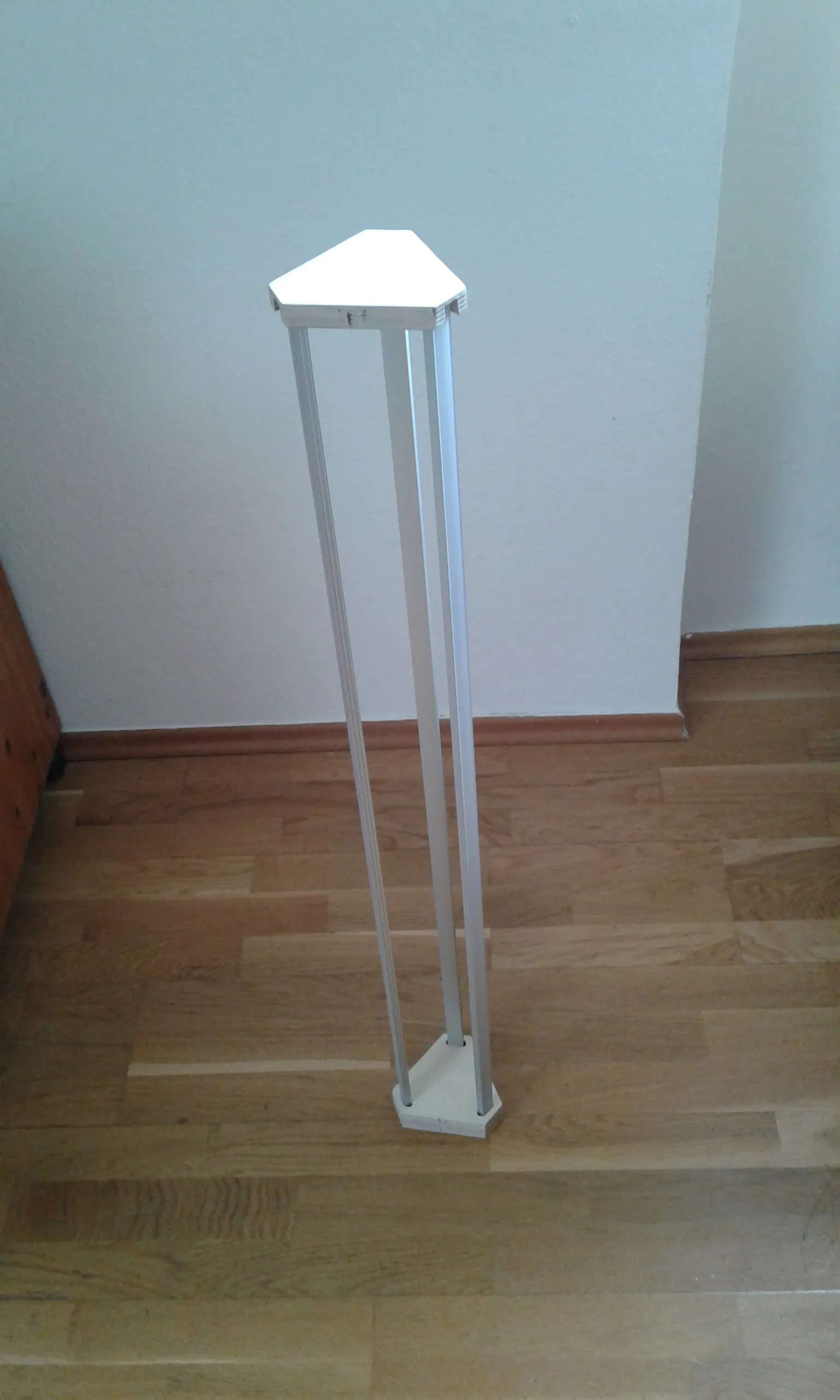

Erster Aufbau
Holz Frästeile

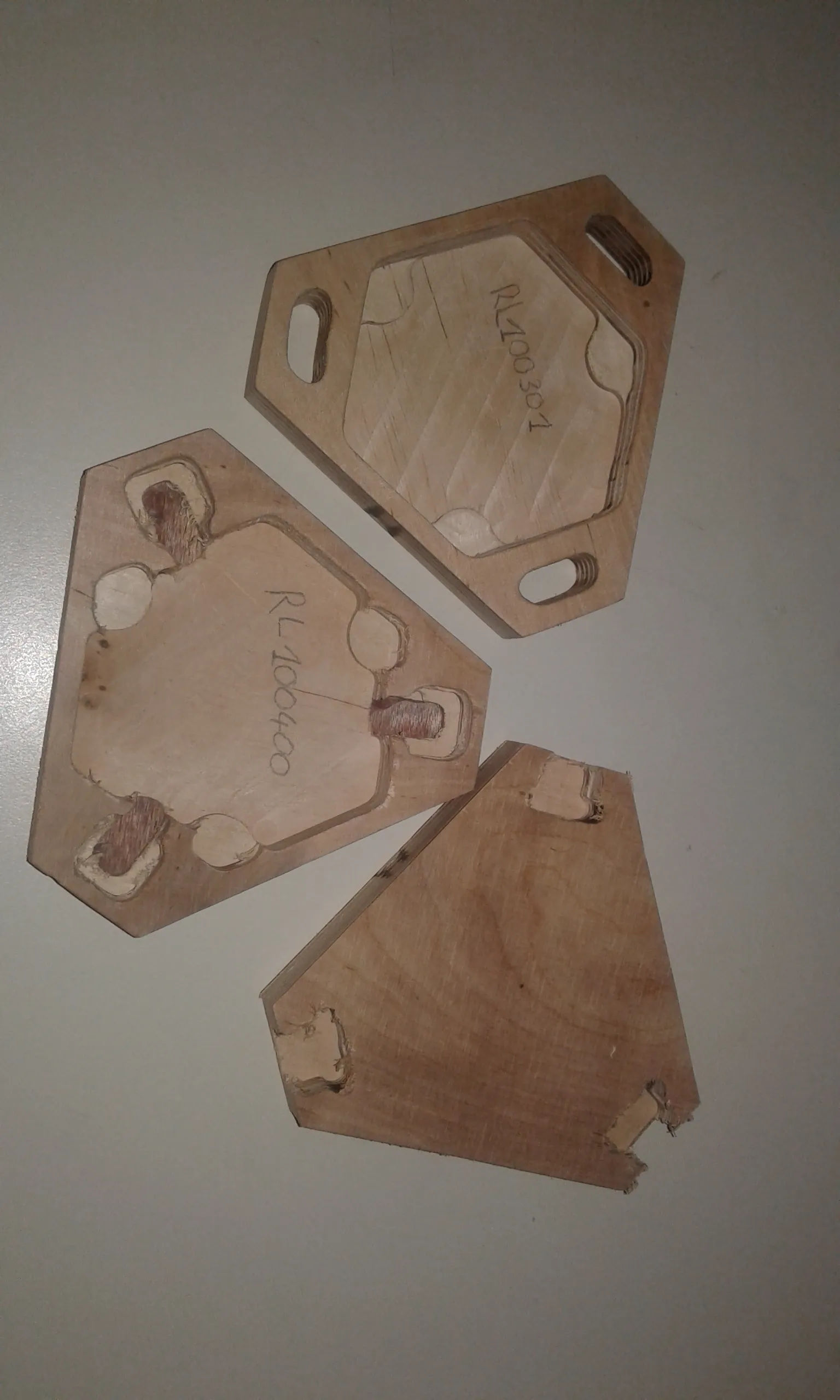

Die Holzteile sind aus 15mm Birke Multiplex gefräst.
CAD-Zeichnung Spacetube-Top (RL100501)
CAD-Zeichnung Spacetube-Basecover (RL100401)
CAD-Zeichnung Spacetube-Base (RL100301)

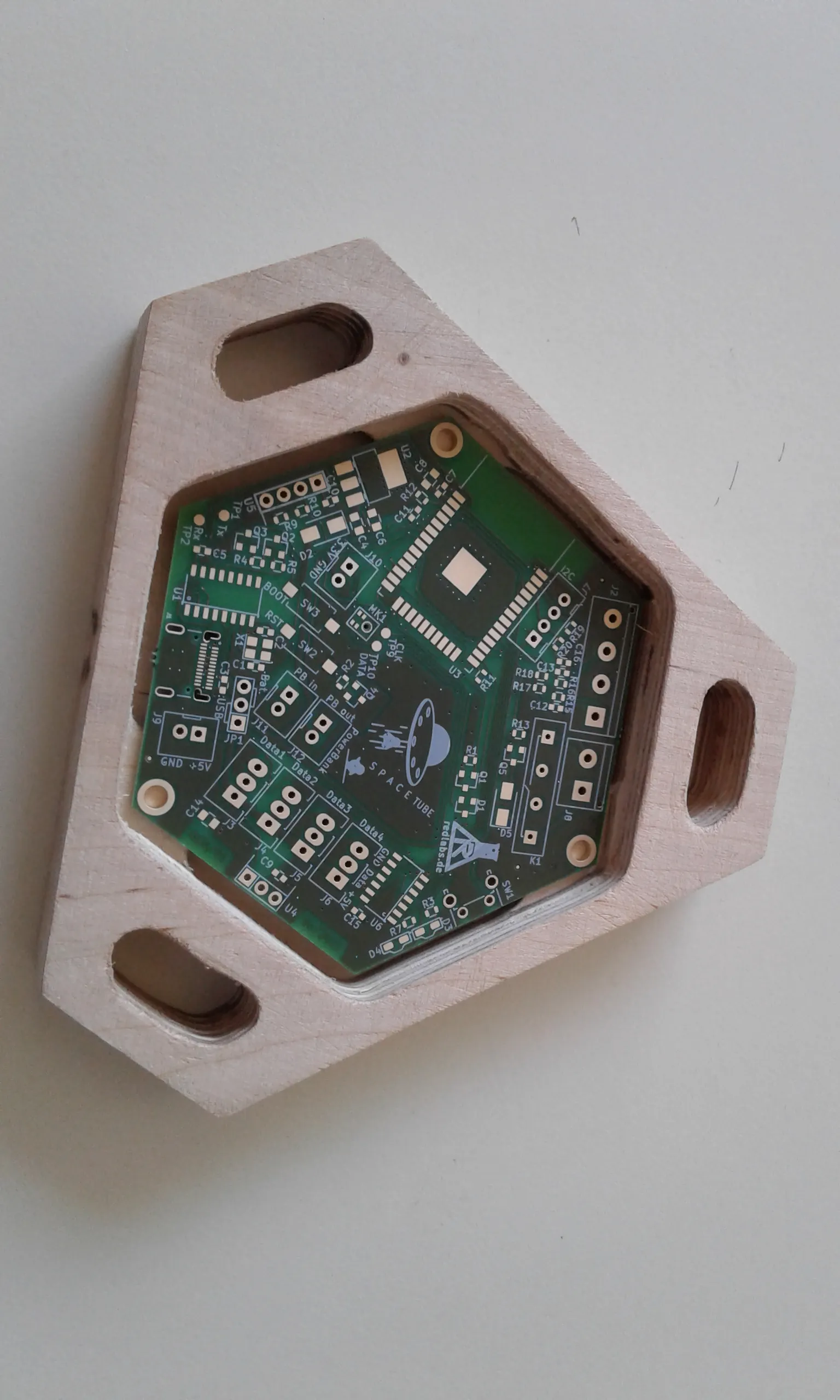

Die PCB das erste mal in der gefrästen Halbschale.
