ESP8266 Gateway mit WLAN auf 433MHz

ESP8266 Gateway mit WLAN auf 433MHz. Eine Anleitung um mit einem ESP8266 als Wlan Gateway Funktsteckdosen zu Steuern. Wir zeigen dir wie es geht.

Hier unser Nachfolger Projekt zu funksteckdose-über-netzwerk-steuern. Diesmal gibt es ein brandneues Gateway mit welchem sich ganz einfach verschiedenste Projekte umsetzten lassen. Nachfolgend die Technischen Details zu unserem ESP-12E Gateway.


Technische Details

Bauteile:

  • ESP-12E (ESP8266) mit Arduino Bootloader WiFi Module + MCU
  • TLE42644 5V Linear Regler (für 433MHz Module + Port expander)
  • MC34063 3.3V DCDC Haupt-Versorgung
  • PCA9554 / PCF8574 I2C Port Expander, 5V GPIOs (push-pull / open-drain)
  • 433MHz Sender / Empfänger   Modul 433Mhz TX/RX
  • DS18B20 Digital temperature sensor, one-wire bus
  • 3x open-drain MOSFET Treiber für 12V RGB LED strip

Einsatzmöglichkeiten:

  • Haus Automatisierung
  • 433MHz Funksteckdosen ansteuern
  • Funk Fernbedienungen auswerten
  • Digitale Eingänge

    • Tasten / Signal Eingänge mit Interrupt Funktion
    • PIR Bewegungsmelder auswerten
    • Benutzer Taste auf PCB
  • Digitale Ausgänge

    • Benutzer LED auf PCB
  • Onewire Bus

    • Digitaler Temperatur Sensor auf PCB
    • Externe Sensoren anbinden (Feuchtigkeit, …)
  • I2C Bus

    • Steuerung des port-expander auf PCB
    • Externes Display
  • Open-Drain Driver

    • 12V RGB LED Strip ansteuern
  • ADC

    • Eingangsspannungs Messung (evtl. für Batterie Betrieb)

Download

KiCAD Schematic als PDF:

ESP12-Evalboard-012-00.pdf

µC pin-list as PDF:

µC-Pinning-012-00.pdf

Bilder

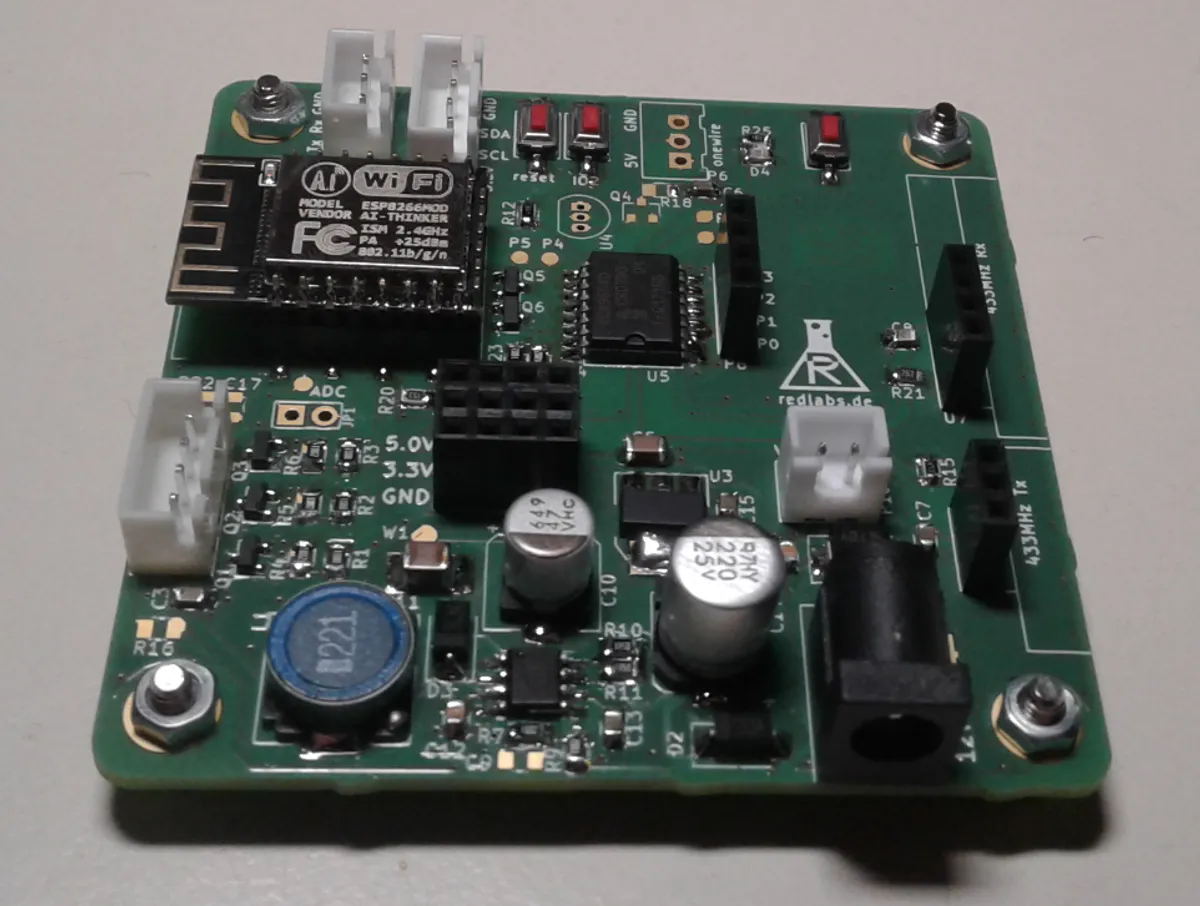

Bestückte Leiterplatte
Bestückte Leiterplatte

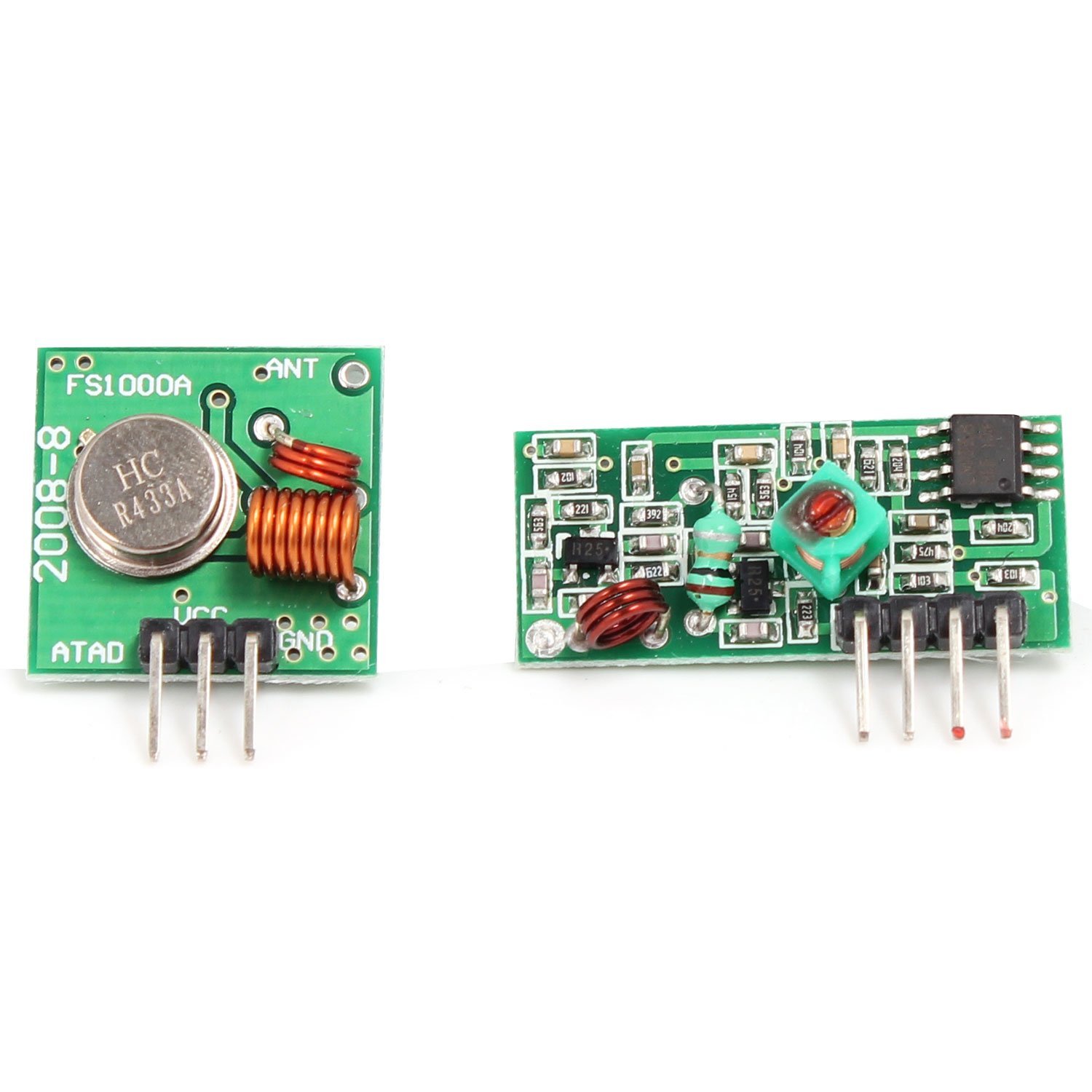

433 Mhz RX TX Modul
433 Mhz RX TX Modul

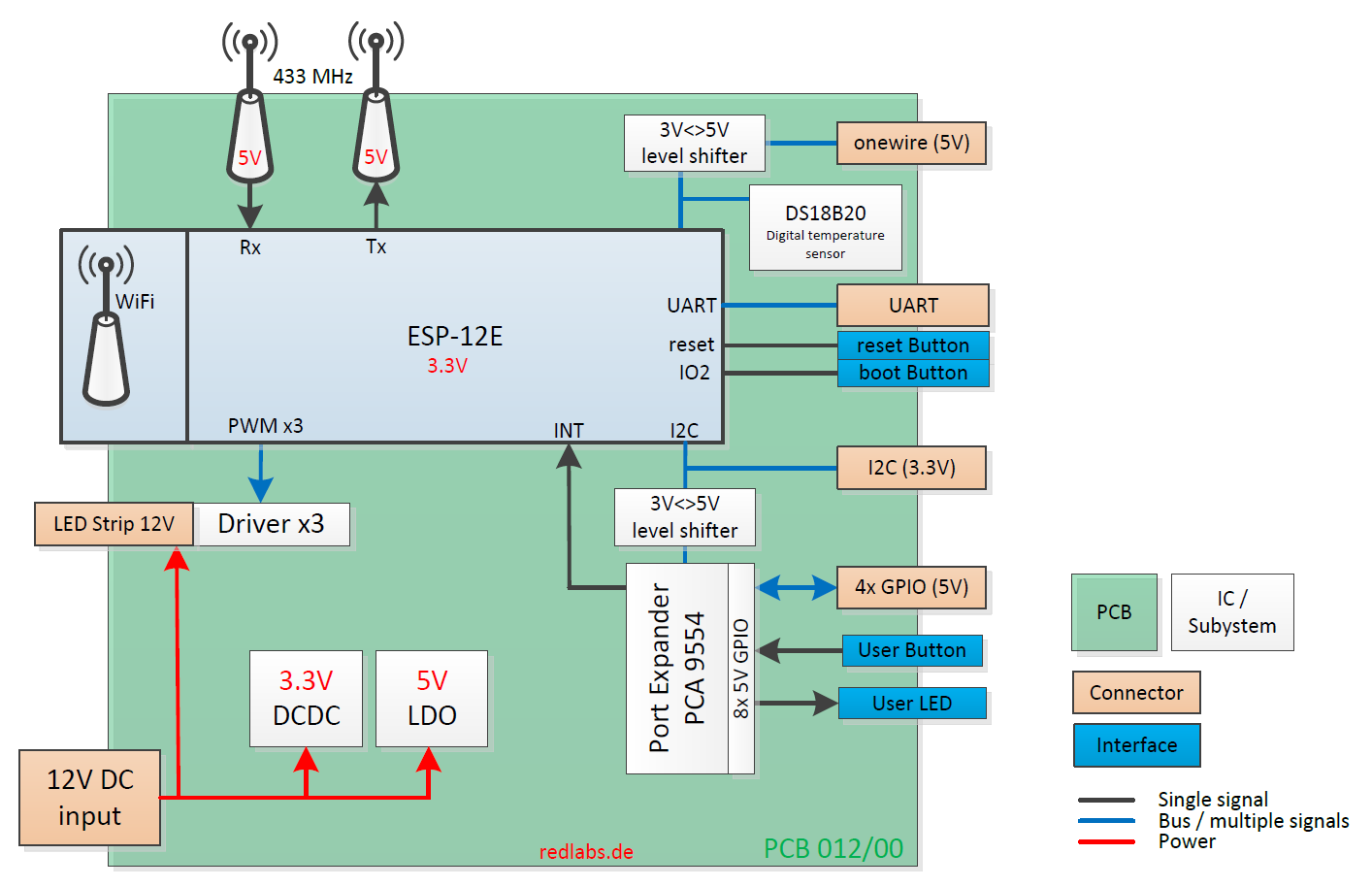

Redlabs Gateway Blockdiagramm
Redlabs Gateway Blockdiagramm

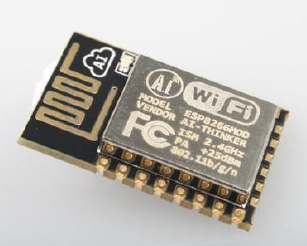

ESP-12E ESP8266
ESP-12E ESP8266

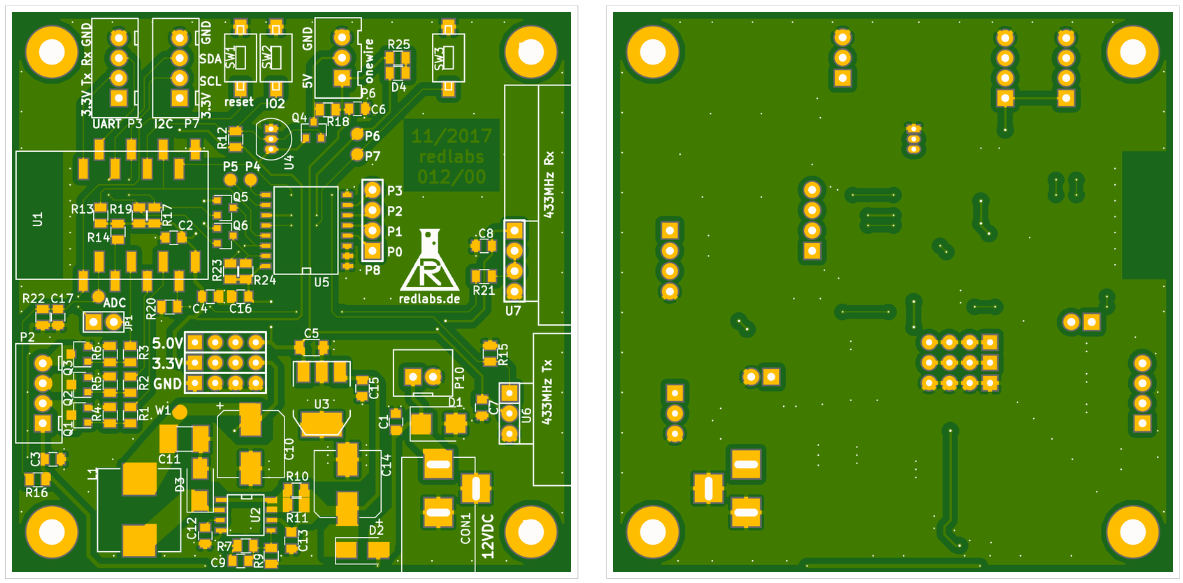

Redlabs PCB-012-00 PCB Layout
Redlabs PCB-012-00 PCB Layout

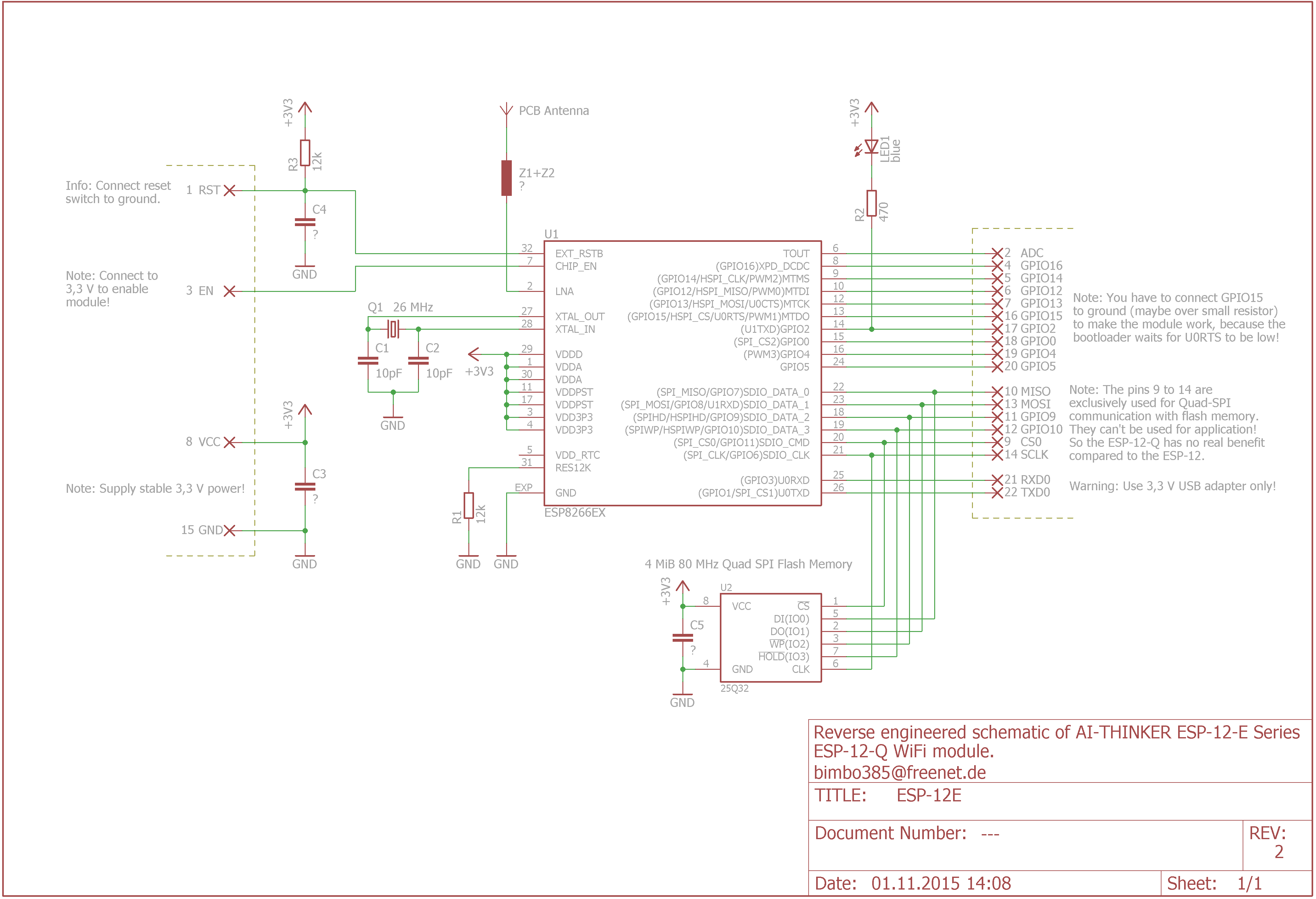

Redlabs PCB-012-00 PCB Schaltplan
Redlabs PCB-012-00 PCB Schaltplan
