Laderegler für 12V, 7Ah Bleiakku

Die analoge Ladeschaltung für einen Bleiakku mit einem LM317. Der Ladevorgang und die Ausgangsspannung werden über je einem Highside-Switch gesteuert.

Eigenbau Laderegler für die Akku Musik Kiste(n). Die analoge Ladeschaltung für einen Bleiakku mit einem LM317. Der Ladevorgang und die Ausgangsspannung werden über je einem Highside-Switch gesteuert.


 Übersicht

  • Eingangsspannung: 19VDC (Laptop Netzteil)
  • Ladestrom max. 700mA
  • Ladeverfahren: ConstantCurrent + ConstantVoltage
  • Batterie Typ: Blei-Vlies 12V 7Ah
  • Lineare Strom/Spannungs Regelung
  • Schaltbarer 3.5A, 12V Last-Ausgang
  • Unter-/Überspannungs und Ladezustands Überwachung mit µController
  • RGB LED Anzeige für System- / Ladestatus

Bauteile:

  • ATtiny261A
  • TLE42644 5V LDO
  • LM317 Adjustable linear regulator
  • BSP452 Charge Highside switch 700 mA
  • BTS462T Output Highside switch 3.5 A

 Schaltungsbeschreibung

  • Der µC

    • steuert das Ladeverfahren (off -> CC -> CV -> full)
    • aktiviert / deaktiviert die Ausgangsspannung (je nach ON/OFF Schalter, Unter-/Überspannung)
    • steuert die Status LEDs (12V RGB-LED strip)
  • Der Ladevorgang und die Ausgangsspannung werden mit je einem Highside-Switch aktiviert / deaktiviert
  • Die analoge Ladeschaltung mit dem LM317

    • kann digital zwischen konstant-Strom (CC) und konstant-Spannung (CV) umgeschalten warden
    • ist auf 700mA / 13.8V eingestellt

Der KiCAD Schaltplan als PDF: Laderegler 011-02

PCB: Bestellen über RedlabsBestellen über Aisler

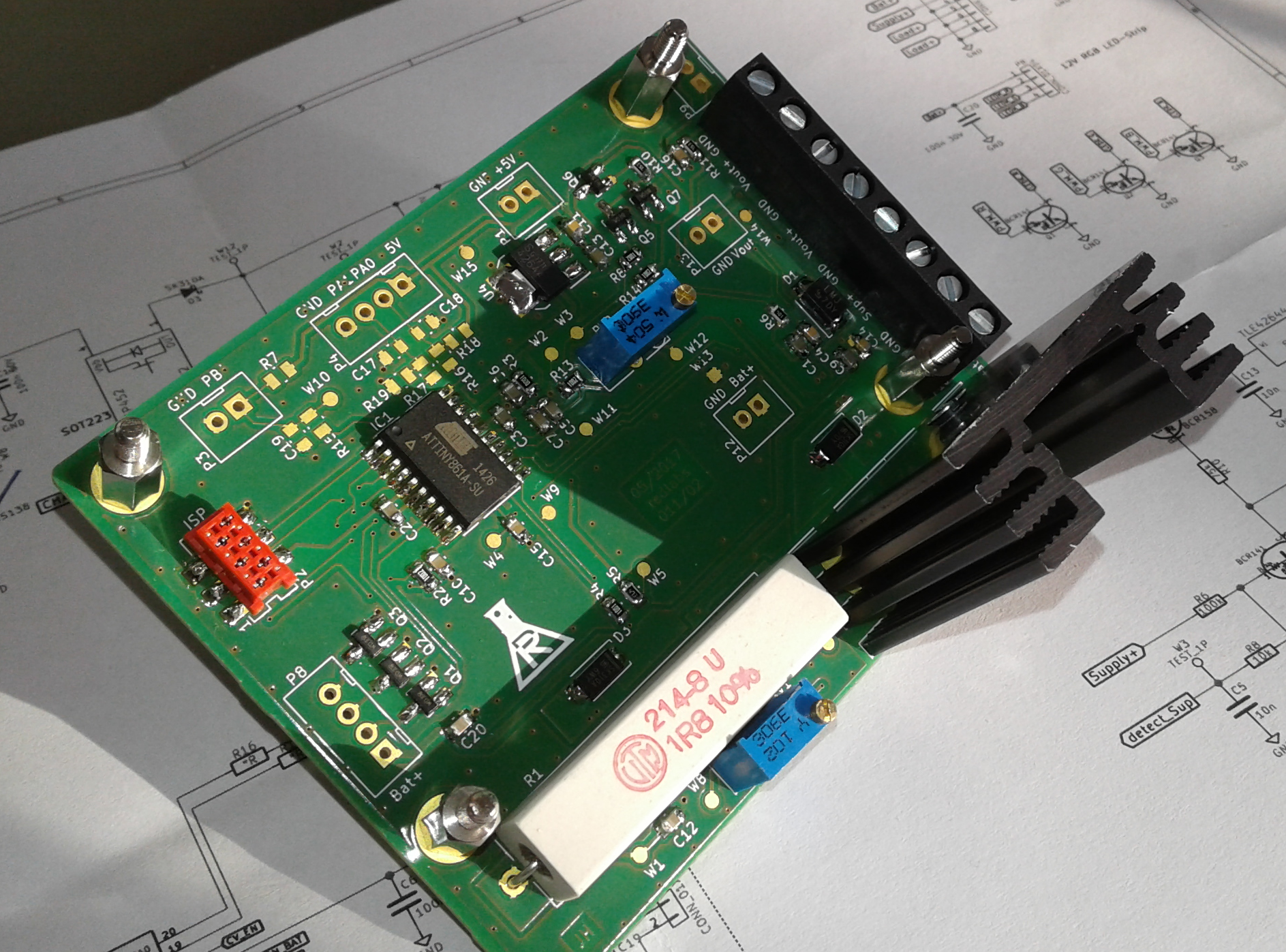

Aufgebaute PCB
Aufgebaute PCB

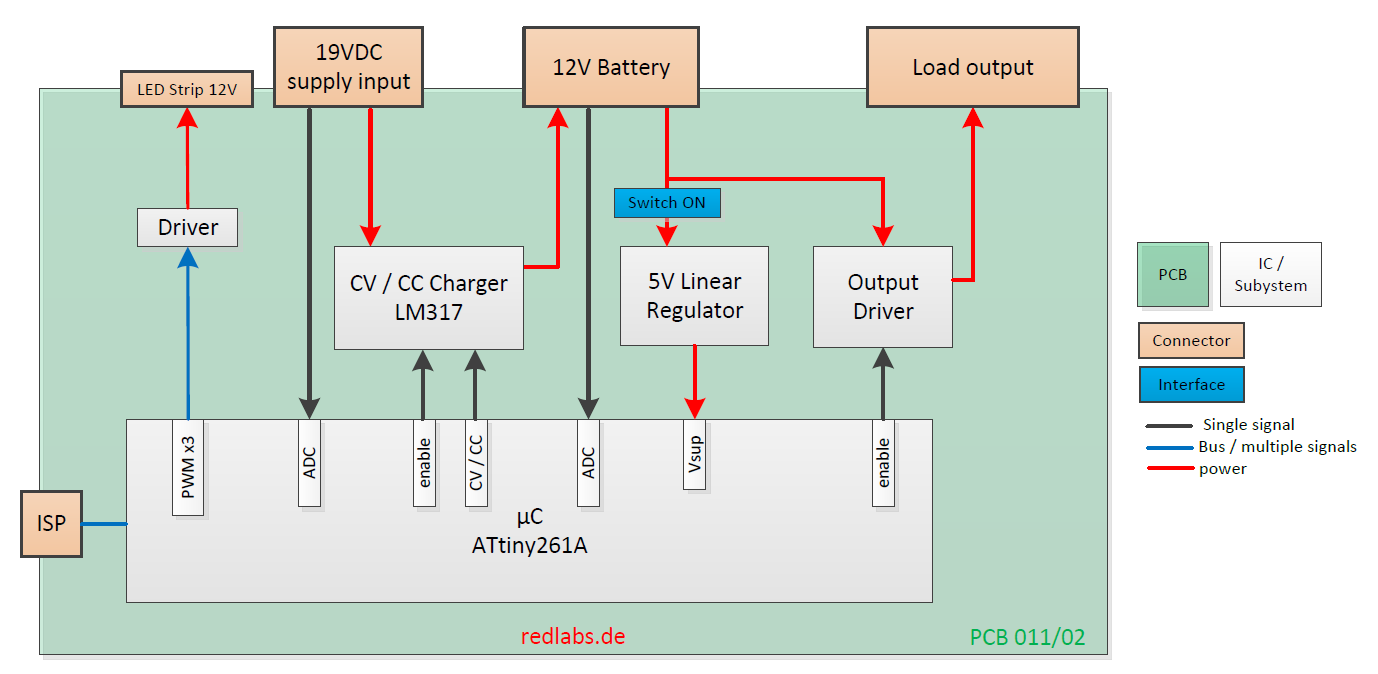

Blockdiagram
Blockdiagram

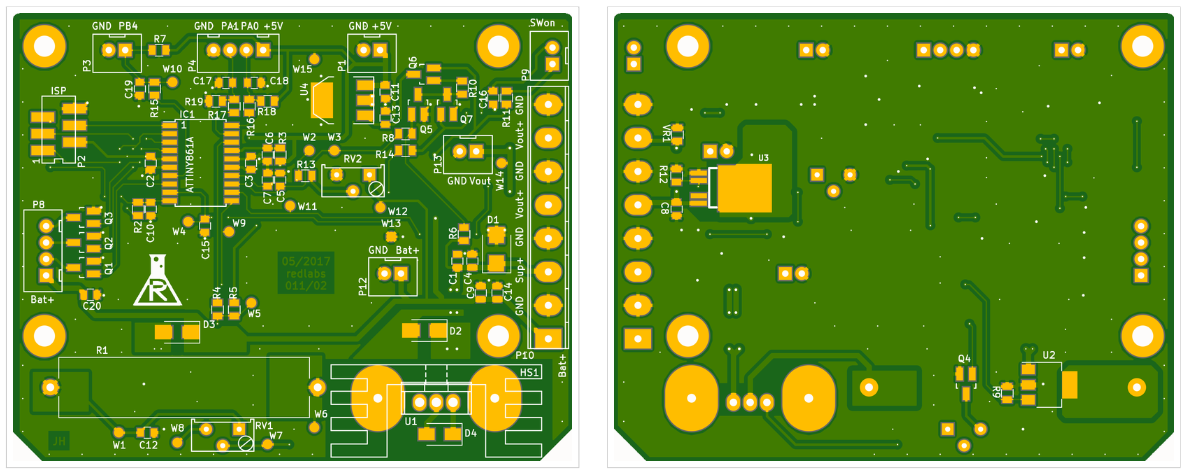

PCB
PCB

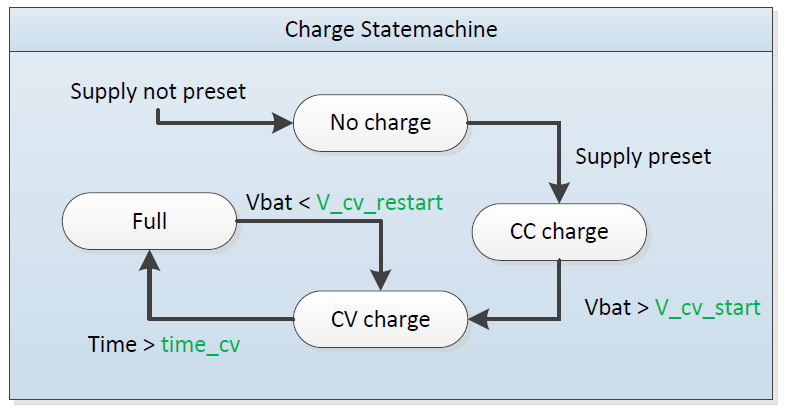

Statemachine
Statemachine
